디자인그레이팅을 고를 때 확인할 기준은 무엇인가요?
문양과 색상
주변 포장·건물·조경과 어울리는지 보고 로고·문양의 제작 가능 범위를 확인합니다.
틈새와 표면
개구부 폭과 방향, 작은 바퀴의 통행, 비·눈·이물질에 젖었을 때의 표면 조건을 봅니다.
하중과 배수
보행용과 차량 구간을 구분하고 개구율, 배수조건, 판 두께·구조와 지지조건을 확인합니다.
외관이 같은 패턴이라도 규격과 하부구조가 다르면 하중 조건이 같다고 볼 수 없습니다. [1]

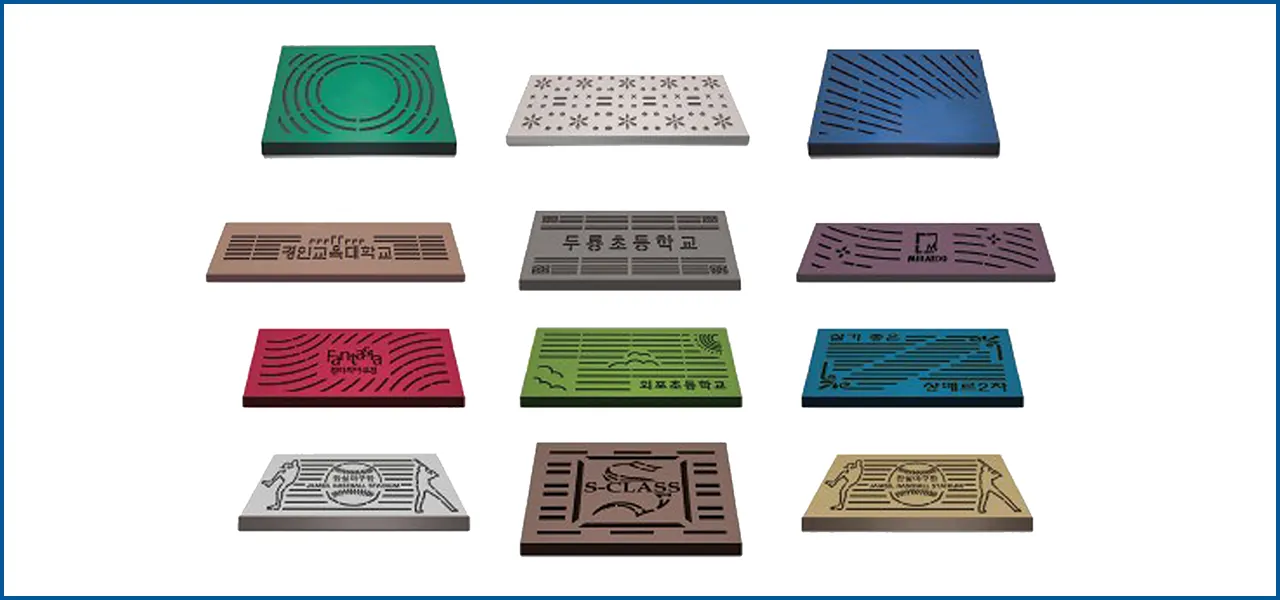

문양 아래에는 어떤 구조가 있나요?
태흥 디자인그레이팅은 문양을 가공한 상판과 하부 지지부재를 함께 확인하는 제품입니다. 상판 문양은 미관과 유효 개구를, 하부 구조는 지지와 연결을 담당합니다. 상판 두께·개구·하부 단면·용접을 같은 규격으로 대조해야 합니다.
보행 공간을 중심으로 검토하되 실제 차량 진입이 있는 위치는 해당 제품 규격과 하중 검토가 필요합니다. 외관이나 제품명만으로 차량 통행 가능 여부를 결정하지 않습니다.

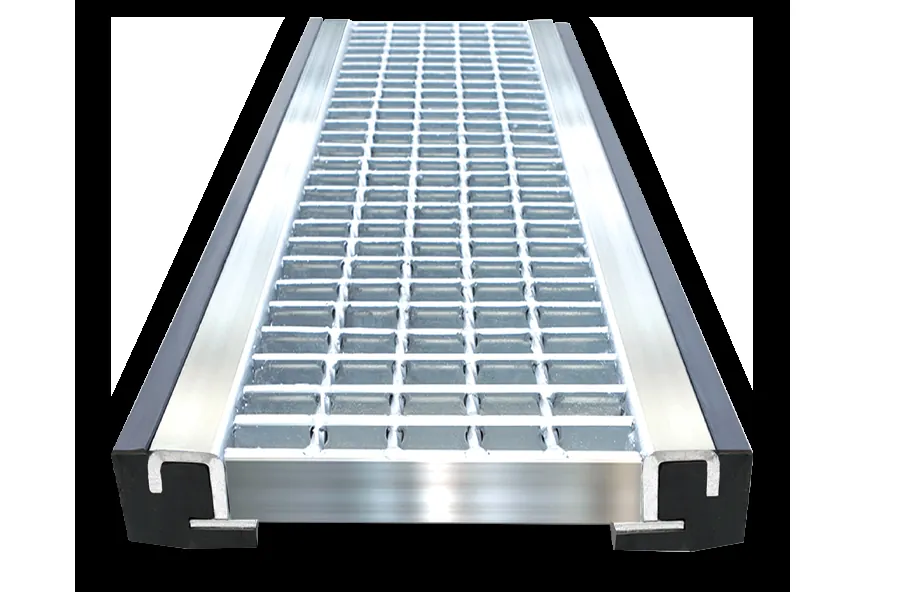

디자인그레이팅과 무소음 그레이팅의 차이는 무엇인가요?
| 구분 | 디자인그레이팅 | 무소음그레이팅 |
|---|---|---|
| 주요 선택 목적 | 문양·색상·공간과의 조화 | 제품과 받침 등 접촉부의 소음·진동 저감 |
| 상세 확인 | 문양·슬롯 폭·표면·하부구조 | 완충재·접촉부·고정·유격·설치 높이 |
| 함께 검토 | 하중·배수·보행 안전 | 하중·받침 상태·배수·유지관리 |
태흥그레이팅의 무소음 설명은 접촉부의 충격과 소음을 줄이는 구조를 다룹니다. 이름만으로 모든 통행조건에서 소리가 완전히 없어지는 것을 보증하지 않습니다. 유격·단차·고정 상태와 완충부의 관리도 함께 확인합니다. [2][3]
접촉부
어느 면끼리 닿는지
유격과 단차
흔들리거나 들리는지
완충·고정
구조와 상태가 유지되는지
미끄럼 저감 기능도 함께 필요하다면
디자인 문양 자체와 미끄럼 저감 구조는 구분해서 확인합니다. 태흥은 디자인콤보그레이팅과 안전형 제품을 별도로 안내합니다. 젖은 경사로·출입구처럼 표면 조건이 중요한 곳은 사용환경과 시험조건을 대조해 적합한 제품을 검토합니다. [1][4]

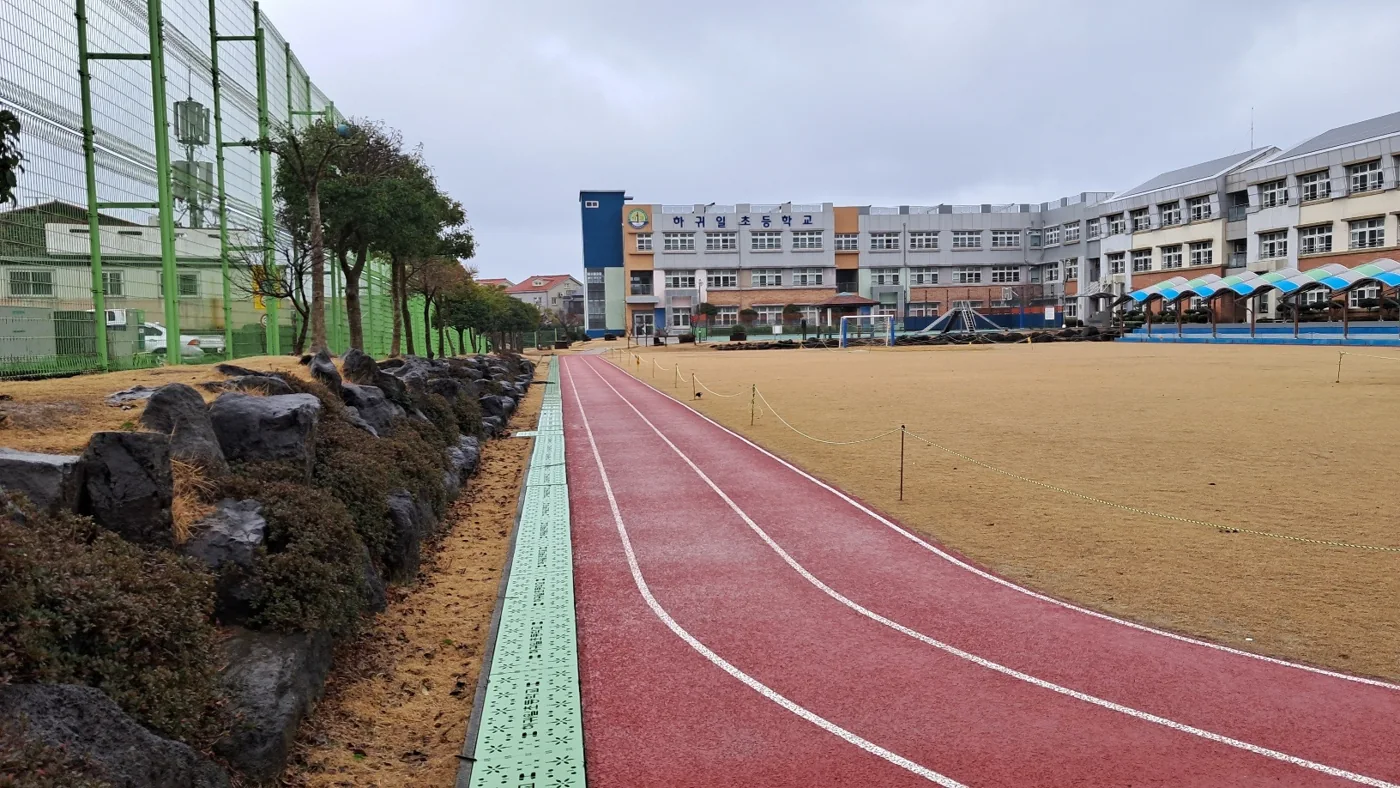

디자인콤보는 표면에서 무엇이 달라지나요?
디자인콤보는 문양 상판과 함께 접지력을 보완하는 구조 부재의 돌기를 확인하는 제품입니다. 돌기의 형상과 배치, 유효 개구, 신발·작은 바퀴와의 접촉을 같이 봅니다. 젖음·결빙·토사와 마모 상태는 계속 점검해야 합니다.

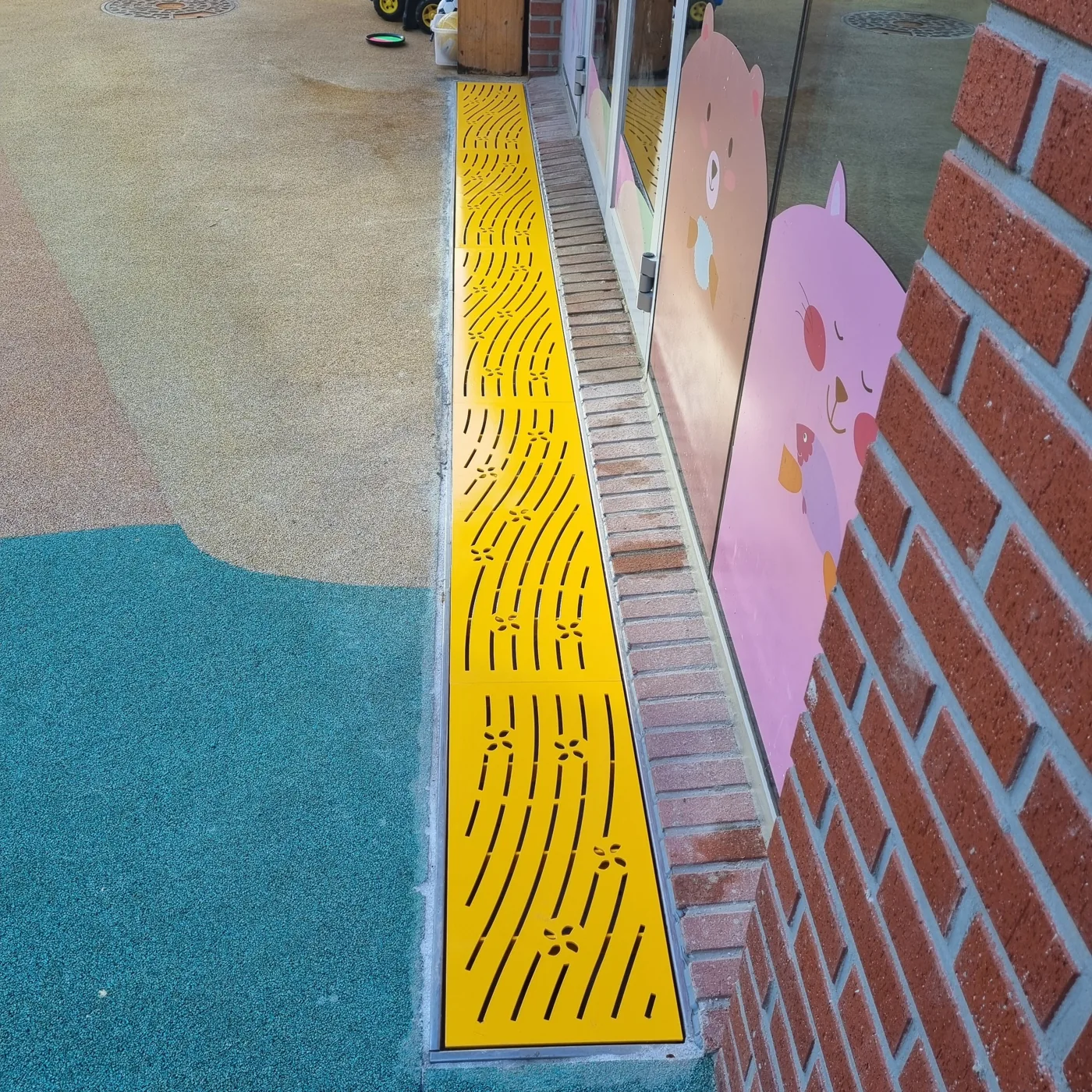

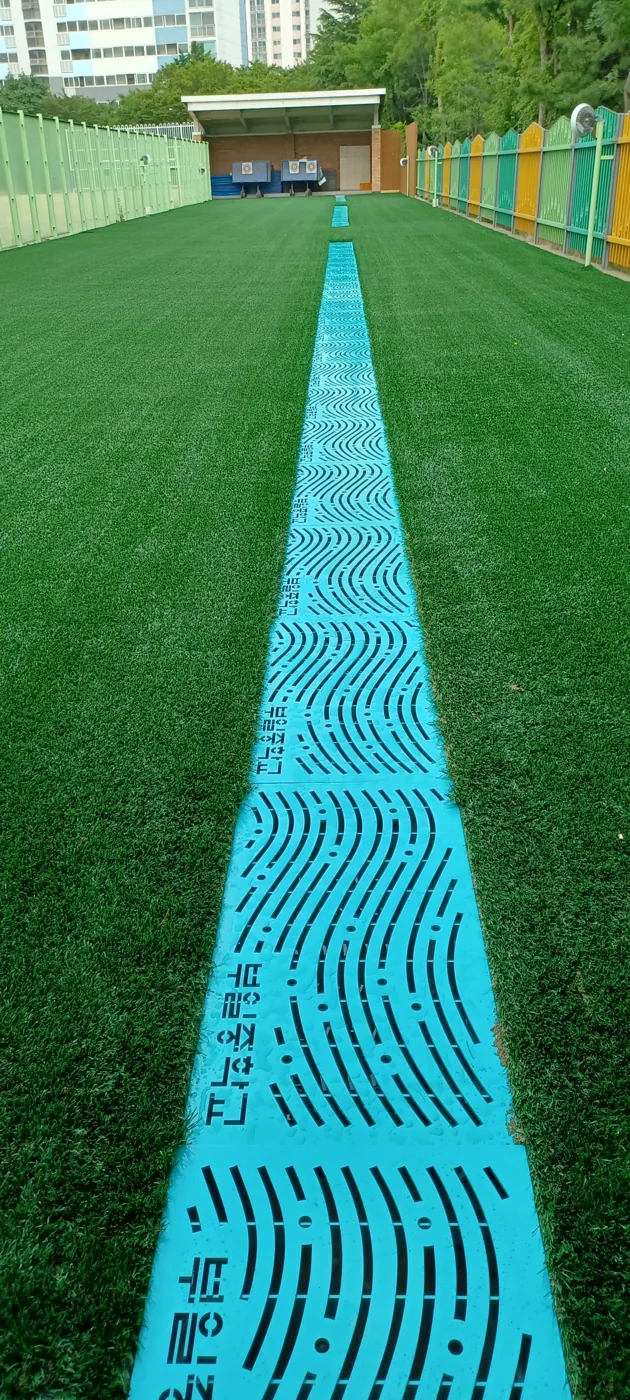

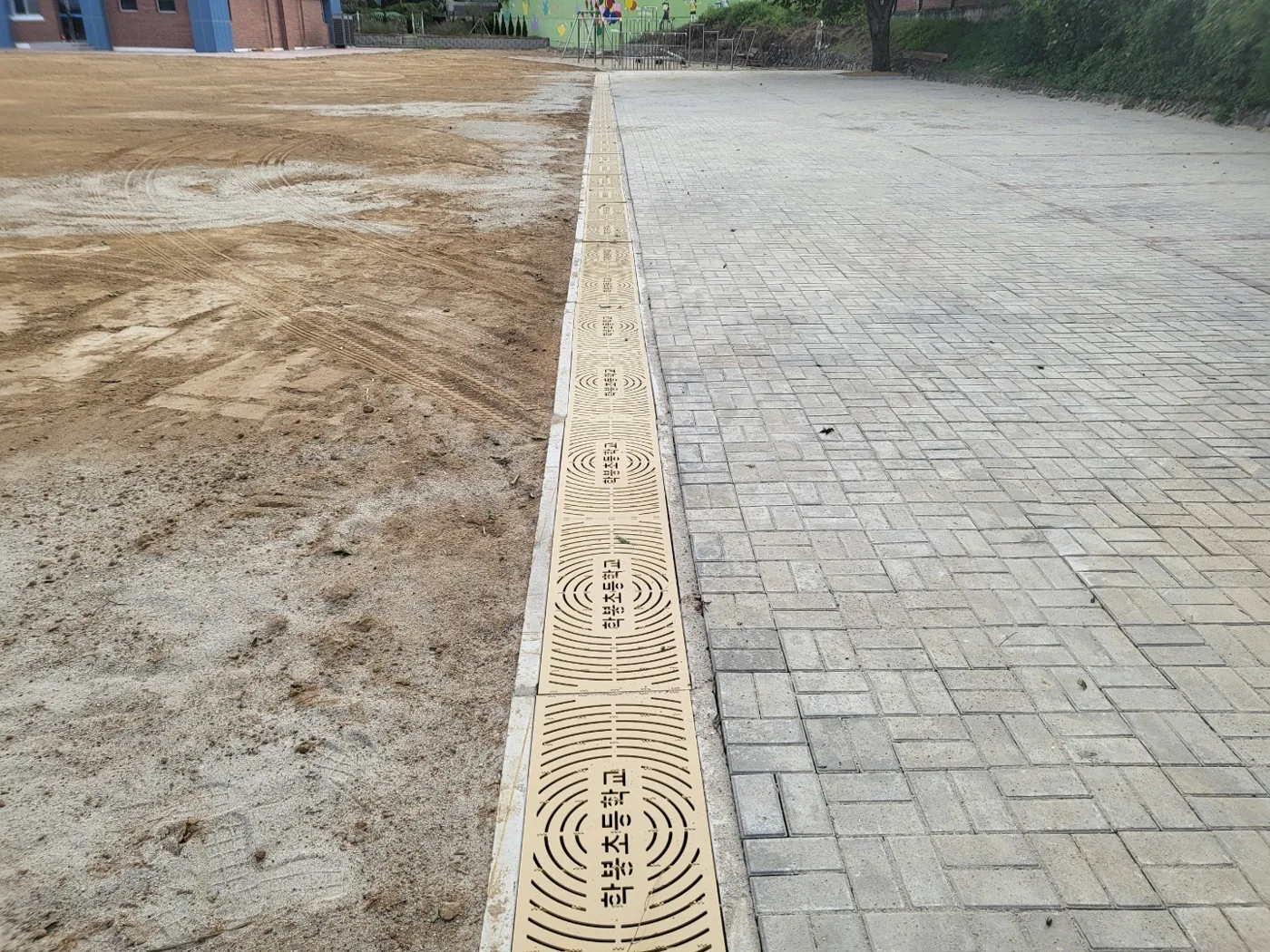

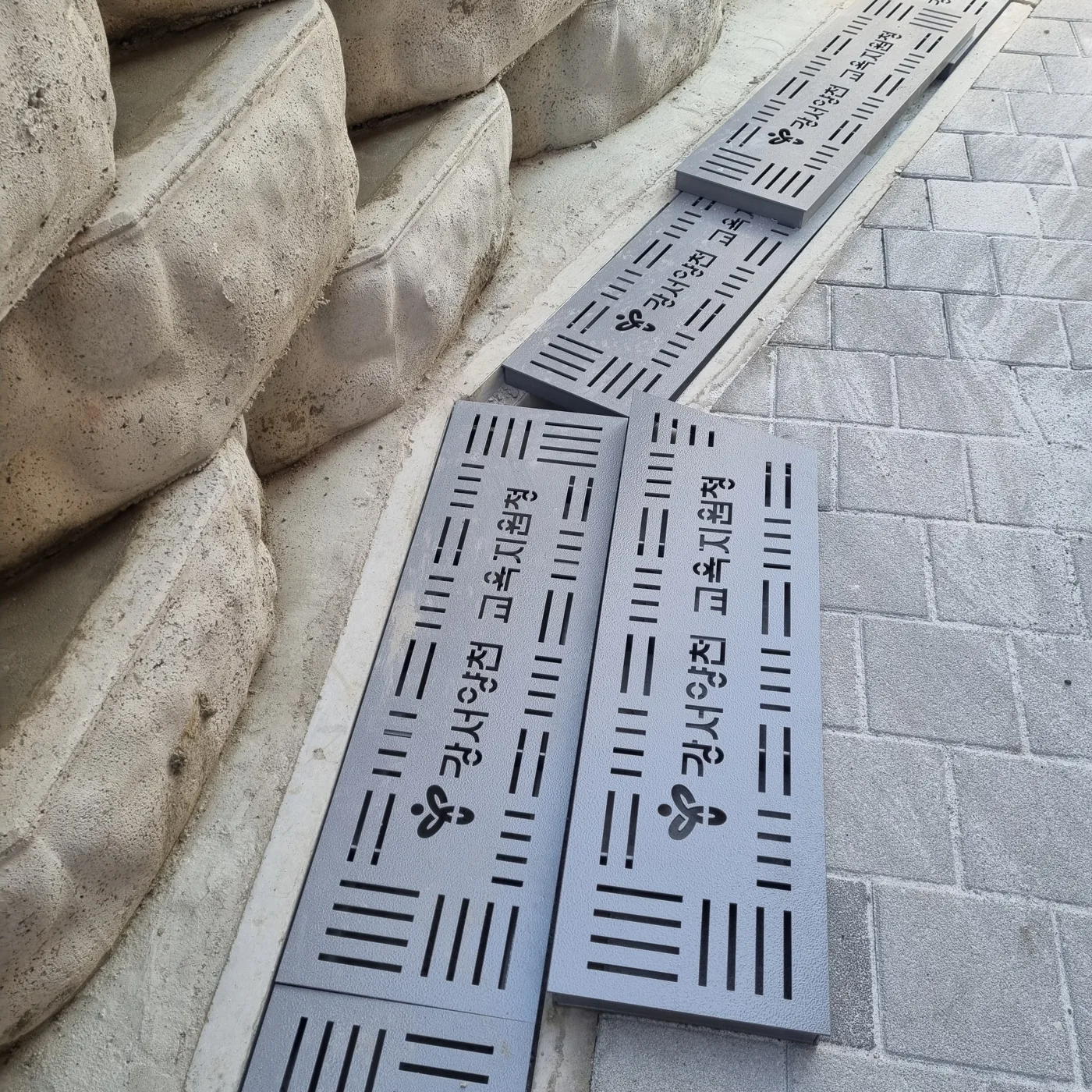

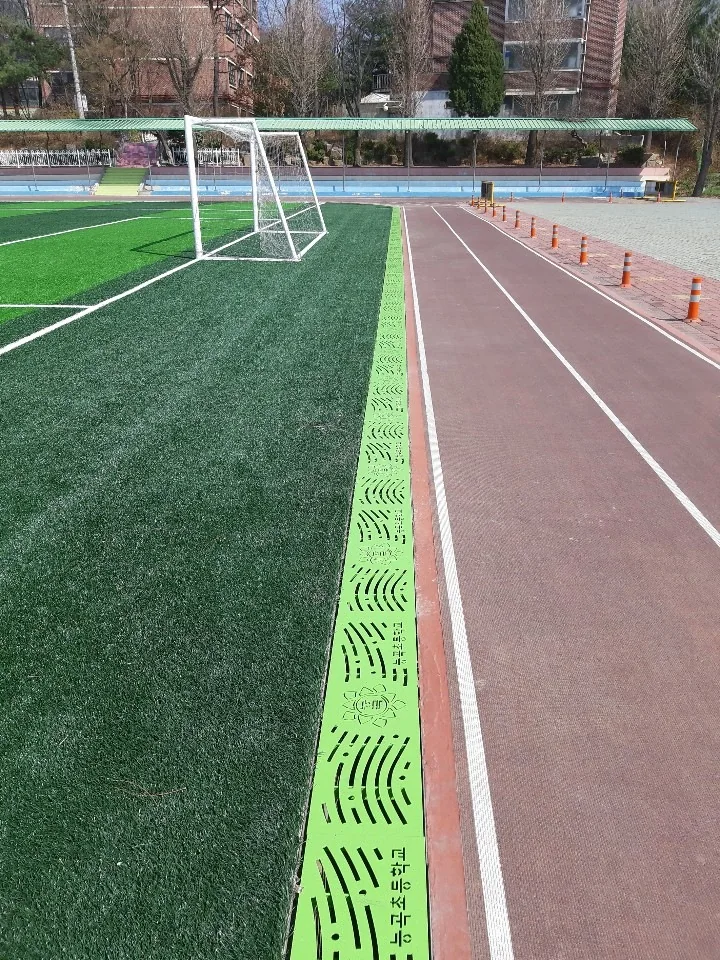

색상별 시공사진으로 주변 바닥과 비교해 보세요
색상은 주변 포장·벽·녹지와 연결해 고르고, 실제 도장 견본이나 지정 색상번호로 최종 확인합니다. 아래는 태흥그레이팅이 제공한 설치사진을 색상별로 비교한 사례입니다. 촬영 시기·빛·화면에 따라 색이 달라 보이므로 사진을 색상 승인 견본으로 대신하지 않습니다.
통행 동선을 구분할지, 주변 바닥과 자연스럽게 이어질지 목적을 먼저 정합니다. 색상이 같아도 문양·개구와 구조가 다를 수 있습니다. 학교와 공원에서는 관리·급식·소방차량의 진입 여부도 따로 확인합니다.
디자인그레이팅의 실제 시공 사례는 어떤가요?
소음이 주된 고민이라면 별도 해설로 이어집니다
미관·개구부·미끄럼 문제와 접촉 소음은 서로 다른 검토 항목입니다. 완충 고무를 적용한 그레이팅과 모듈식 트렌치의 차이는 아래 자료에서 확인할 수 있습니다.
관련 근거와 설명자료
- 태흥 디자인그레이팅문양·색상·주문제작·적용 이미지와 선택 기준
- 태흥 무소음그레이팅무소음 제품의 구조와 적용 안내
- 태흥 무소음 연구접촉 소음과 저감구조 관련 공개 연구
- 태흥 디자인콤보그레이팅디자인과 미끄럼 저감 기능의 제품 안내
- 태흥그레이팅 캠페인2 13편 기술 설명제조사가 제공한 설명의 주제별 재구성. 개별 제품의 시험·인증서를 뜻하지 않음.
- 태흥그레이팅 캠페인2 15편 기술 설명제조사가 제공한 설명의 주제별 재구성. 개별 제품의 시험·인증서를 뜻하지 않음.
제조사 기술 설명과 일반 참고자료를 구분해 보세요. 실제 제품 선정에는 해당 사양의 도면과 현장조건을 적용합니다.
