스틸그레이팅의 구조와 재질은 어떤 특징이 있나요?
일반적인 스틸그레이팅은 하중을 받는 아이바, 외곽을 마감하는 평철, 주부재를 가로로 연결하는 크로스바로 구성됩니다. 아이바 대신 평철을 주부재로 사용하는 제품도 많이 제작됩니다. 이 경우에도 평철 주부재·마감 평철·크로스바가 각각의 역할을 맡는 스틸그레이팅입니다.
여기서 “평철로 제작한다”는 말은 아이바 자리에 평철 주부재를 배치한다는 뜻입니다. 크로스바나 외곽 마감이 필요 없다는 의미가 아닙니다.
강종·재료 규격·표면처리는 해당 품목의 도면과 승인 사양으로 확인합니다. SS400·SS275 등의 명칭은 적용 규격과 판본을 함께 대조하고, 용융아연도금 여부와 납품 시 표면 상태를 확인합니다.
아이바와 평철 중 무엇이 더 좋나요?
강재 사용량 대비 단면 효율은 아이바(I-BAR)가 좋습니다. 같은 높이와 강재 사용량을 기준으로 주하중 방향의 휨을 비교하면, 아이바는 재료를 위·아래 플랜지에 배치해 단면을 효율적으로 활용합니다. 그래서 태흥그레이팅은 필요한 규격의 아이바 소재가 생산·공급되는 경우 아이바를 주부재로 사용합니다.
다만 아이바는 일정한 규격으로 생산되므로 원하는 모든 규격의 소재가 있는 것은 아닙니다. 해당 아이바 소재가 없는 규격은 평철(F-BAR)로 주부재를 제작합니다. 6T·9T 평철을 사용하는 스틸그레이팅이 대표적인 예입니다. 평철 주부재 제품은 실제로 널리 제작되는 방식이며, 소재 공급 규격에 맞춘 선택입니다.

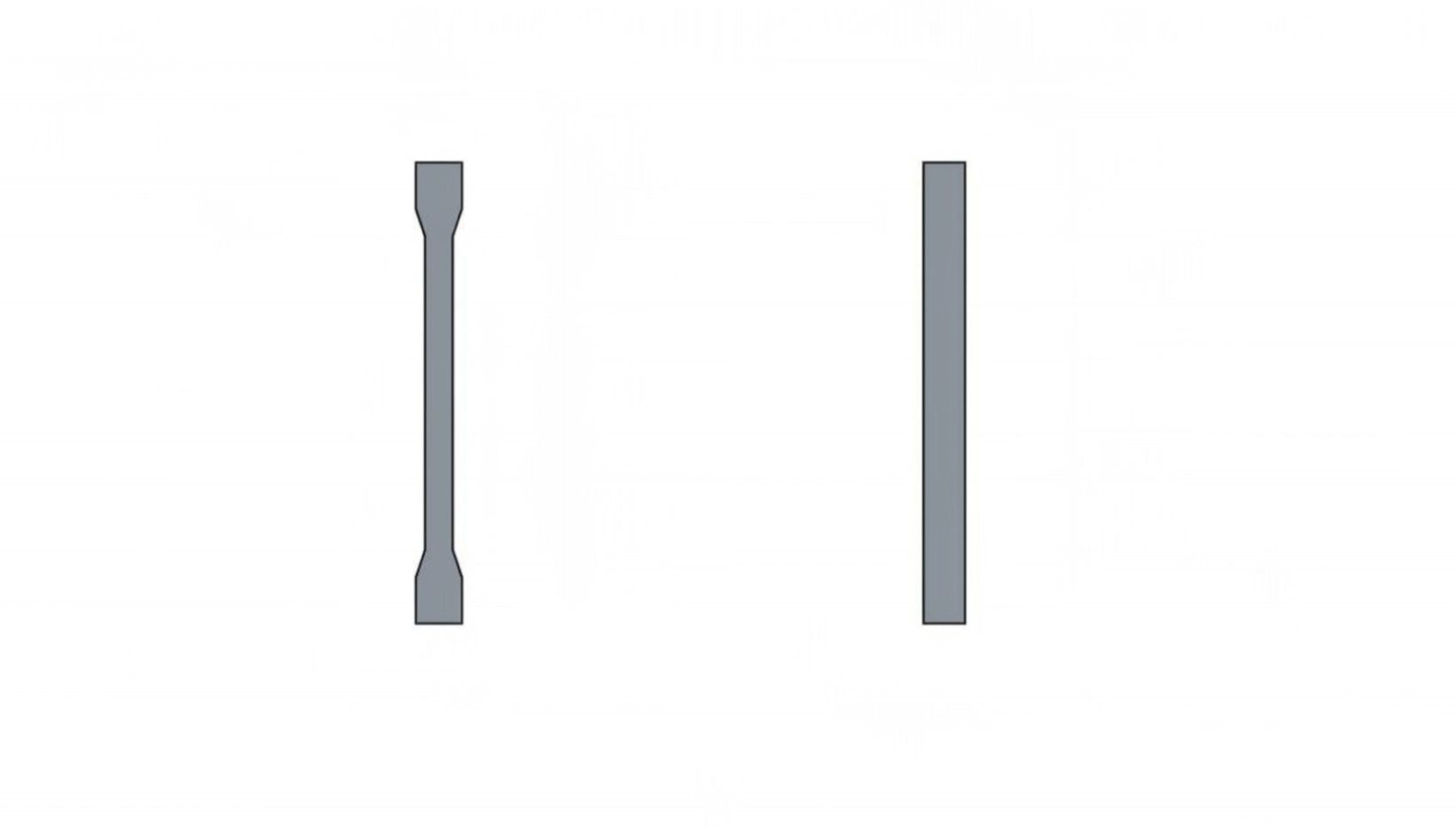

| 비교 항목 | 아이바(I-BAR) | 주부재용 평철(F-BAR) |
|---|---|---|
| 단면 형상 | 상하부가 두껍고 가운데 웹이 좁은 아이바 단면 | 높이와 두께로 정해지는 직사각형 |
| 강재 사용량 대비 효율 | 주하중 방향의 휨에 효율적인 단면 배치 | 직사각형 단면으로 필요한 성능을 확보 |
| 태흥그레이팅의 적용 원칙 | 아이바 소재가 생산·공급되는 규격에 사용 | 해당 아이바 소재가 없는 규격에 사용 |
| 대표 제작 사례 | 공급 가능한 아이바 규격으로 제작 | 6T·9T 평철을 주부재로 제작 |
| 발주서에 표시할 내용 | 높이·플랜지·웹의 실제 규격 | 평철 주부재의 높이·두께 |
아이바의 단면 효율이 좋다는 설명과 완성 그레이팅의 허용하중은 구분합니다. 서로 다른 높이·중량의 제품을 이름만으로 비교하는 것이 아니라, 실제 주부재 단면·간격·연결과 지지 스팬에 맞는 계산자료를 사용합니다.
6T·9T 스틸그레이팅은 왜 평철로 제작하나요?
스틸그레이팅을 제작하려면 먼저 해당 단면의 강재 소재가 있어야 합니다. 아이바는 생산되는 단면 규격이 정해져 있어, 완성품 제작 단계에서 원하는 두께의 아이바를 자유롭게 선택할 수 있는 것은 아닙니다. 태흥그레이팅의 제작 설명에서 6T·9T는 해당 아이바 소재가 공급되지 않아 평철을 주부재로 사용하는 규격입니다.
| 주부재 지정 | 실제로 사용하는 소재 | 제작 시 구분할 점 |
|---|---|---|
| 6T 평철 | 두께 6 mm의 F-BAR | 필요한 높이·간격과 함께 주부재 규격으로 표시 |
| 9T 평철 | 두께 9 mm의 F-BAR | 필요한 높이·간격과 함께 주부재 규격으로 표시 |
여기서 T는 평철의 두께(mm)를 뜻합니다. 6T·9T만으로 제품 높이·외형 크기·허용하중까지 정해지는 것은 아닙니다. 마감 평철의 두께인지 주부재 평철의 두께인지도 도면에서 구분합니다.
현장에 맞는 주부재 높이·단면과 하중조건을 정합니다.
해당 규격의 아이바가 공급되면 아이바를 사용합니다.
6T·9T 등은 F-BAR 주부재로 제작하고 해당 단면으로 계산합니다.
주부재용 평철과 마감 평철은 역할이 다릅니다
평철은 한 제품 안에서도 서로 다른 역할을 맡을 수 있습니다. 아이바를 대신해 길이 방향으로 반복 배치하는 평철은 하중을 받는 주부재이고, 외곽의 마감 평철은 부재 끝을 연결하고 마감합니다.
도식이 넓으면 좌우로 밀어서 확인하세요.
| 부재 | 역할 | 확인할 규격 |
|---|---|---|
| 아이바 또는 평철 주부재 | 하중을 받아 양쪽 지지부로 전달 | I형 단면 규격 또는 평철 높이·두께, 간격과 지지 방향 |
| 크로스바 | 주부재를 가로로 연결하고 간격과 구조의 일체성 유지 | 형상·굵기·간격과 연결 위치 |
| 마감 평철 | 외곽과 단부를 마감하고 부재 끝을 연결 | 마감재 높이·두께와 용접 상세 |
“평철 6T”라는 표시가 외곽 마감재를 가리키는지, 하중을 받는 주부재를 가리키는지 확인해야 합니다. 마감 평철이 6T라는 사실만으로 주부재도 6T F-BAR라고 판단하지 않습니다.
규격은 길이·폭·높이에서 한 단계 더 봅니다
제품의 길이와 폭은 설치공간에 맞는지 확인하는 출발점입니다. 같은 외형 치수라도 주부재의 높이·두께·형상과 배치가 다르면 제품 구성과 성능이 달라질 수 있습니다. [1]
단면
I-BAR의 플랜지·웹 사양 또는 F-BAR의 평철 두께를 구분합니다.
피치
주부재 중심과 다음 주부재 중심 사이의 간격입니다. 눈에 보이는 빈틈의 폭과 구분합니다.
방향
주부재 방향, 제품의 실제 지지 위치, 차량의 진행방향을 함께 확인합니다.
피치와 눈에 보이는 틈새는 같은 치수인가요?
피치는 반복 배치된 부재의 간격을 나타냅니다. 태흥 캠페인의 아이바 설명에서는 이웃한 부재의 중심 간 거리를 기준으로 봅니다. 부재 사이에 비어 있는 안쪽 틈새와 구분해 측정해야 합니다.
| 비교할 치수 | 뜻 | 읽는 방법 |
|---|---|---|
| 중심 간 피치 | 이웃한 주부재 중심에서 중심까지 | 기준점을 같게 잡아 여러 간격을 확인 |
| 개구부 폭 | 부재 사이의 실제 빈 공간 | 보행·바퀴 통행과 배수 조건에 연결 |
| 주부재 본수 | 정해진 제품 범위 안의 부재 개수 | 제품 길이와 양 끝 마감까지 도면과 대조 |
폭이나 높이 표기가 같아도 피치가 커지거나 부재 단면이 작아지면 같은 제품으로 볼 수 없습니다. 본수·단면·중량을 함께 대조하고, 부재 개수 하나만으로 모든 제품의 적합성을 판정하지 않습니다.
아이바의 단면 효율이 좋은 이유는 무엇인가요?
주부재가 위에서 아래로 하중을 받아 휘면, 단면의 위·아래처럼 가운데에서 먼 부분이 휨 저항에 크게 기여합니다. 아이바는 위·아래 플랜지에 재료를 배치하고 가운데 웹으로 연결하므로, 같은 높이와 강재 사용량의 직사각형 평철보다 주하중 방향의 단면을 효율적으로 구성할 수 있습니다.
| 용어 | 이 자료에서의 의미 |
|---|---|
| 단면계수 Z | 휨 응력 계산에 사용하는 단면 값 |
| 단면2차모멘트 I | 휨 변형 계산에 사용하는 단면 값 |
| 강재 사용량 대비 효율 | 높이와 하중 방향을 맞춘 뒤 단면 성능을 단면적·단위길이 중량과 함께 비교 |
이 효율 때문에 공급 가능한 규격에는 아이바를 우선 사용합니다. 다만 소재가 없는 규격을 제작할 때는 평철의 높이·두께를 지정하고 F-BAR 단면에 맞춰 검토합니다. 두꺼운 평철 제품과 작은 아이바 제품의 실제 허용하중이 항상 같은 순서가 되는 것은 아닙니다.
아이바 표기 예시인 I-50×7×4는 높이 50 mm, 플랜지 폭 7 mm, 웹 두께 4 mm를 뜻합니다. 평철의 6T·9T는 한 가지 두께를 가리키므로 서로 같은 방식의 규격 표기가 아닙니다. 아이바의 플랜지 두께와 실제 단면계수·단위중량은 공급 규격표에서 별도로 확인합니다.
차량이 통행한다면 하중과 스팬을 먼저 맞춥니다
차량 통행이 가능한지는 제품명만으로 정해지지 않습니다. 차도용으로 검토된 규격인지 확인하고, 실제 하중과 지지간격에 맞는 I-BAR 또는 F-BAR 계산자료를 대조합니다. 대형차량이나 반복하중이 작용하는 현장은 중하중그레이팅을 함께 검토할 수 있습니다. [1][2][3]
받침의 위치와 걸침 길이는 그레이팅 제품 검토에 필요한 조건입니다. 받침 프레임·앵커·콘크리트 자체의 구조적 안전성은 현장 설계·구조 담당자의 별도 검토 대상입니다.
정품·납품규격을 확인할 때 대조할 항목
| 대조 항목 | 확인 방법 |
|---|---|
| I-BAR·F-BAR 사양 | 주문 도면과 납품제품의 높이·두께·단면 표기를 맞춥니다. |
| 주부재 수량과 피치 | 도면에 지정된 본수·중심간 간격과 실제 배치를 대조합니다. |
| 단위중량 | 같은 규격과 측정 기준의 자료가 있을 때 납품제품의 중량과 비교합니다. |
| 마감평철·연결부 | 외곽 마감부재와 크로스바·용접부의 구성이 도면과 일치하는지 확인합니다. |
| 도금·표면과 식별정보 | 마감 상태 및 품목명·식별번호·규격이 주문한 자료와 같은지 확인합니다. |
이 표는 납품 사양을 대조하기 위한 실무 확인 항목입니다. 중량 하나만으로 정품 여부나 허용하중을 판정하지 않으며, 이 자료에서 별도의 합격 수량·최소중량·허용오차를 새로 정하지 않습니다.
제품 선정은 네 단계로 진행합니다
사용 장소와 하중 확인
보행구간인지 차량구간인지, 어떤 차량이 어떤 방향으로 통행하는지 정리합니다.
형식과 단면 확인
I-BAR·F-BAR를 구분하고 실제 단면과 주부재 피치를 확인합니다.
지지조건과 계산자료 확인
제품 폭과 실제 지지간격을 구분하고 해당 제품의 구조계산 범위를 확인합니다.
주문·납품 사양 대조
도면과 식별번호, 부재 수량, 마감 상태 등 실제 납품규격을 확인합니다.
높이를 크게 고르면 모든 문제가 해결되나요?
필요한 하중과 지지조건에 맞는 단면을 골라야 합니다. 높이만 키우는 방식은 단면·연결·설치조건의 확인을 대신하지 못합니다.
조달에 등록된 제품이면 어느 현장에나 사용할 수 있나요?
조달규격 확인과 현장별 적합성 검토는 별개의 절차입니다. 해당 규격이 실제 차량하중과 지지조건에 맞는지 함께 확인합니다.
스틸그레이팅과 알루미늄 그레이팅의 차이는 무엇인가요?
알루미늄은 재료 밀도가 낮아 경량화에 활용되지만, 완성제품의 무게·강도·처짐은 단면과 합금·접합 방식에 따라 달라집니다. 스틸과 알루미늄을 비교할 때는 같은 설치조건에서 제품 사양과 계산자료를 대조합니다. [4]
| 확인 항목 | 스틸 | 알루미늄 |
|---|---|---|
| 구조 | 강종·주부재 단면·간격·연결 확인 | 합금·단면·간격·접합 방식 확인 |
| 중량·비용 | 동일 설치범위의 실제 제품 중량·견적 확인 | 필요 단면을 반영한 실제 중량·견적 확인 |
| 사용 환경 | 도금 등 표면처리, 손상·부식 관리 확인 | 합금·환경 적합성 및 다른 금속과의 접촉 조건 확인 |
| 선정 근거 | 실제 하중·스팬에 대한 응력·처짐 등 검토 | 같은 하중·스팬 조건의 계산·시험 근거 확인 |
“스틸은 항상 더 강하다”, “알루미늄은 부식이 전혀 없다”처럼 재료명만으로 성능을 단정하지 않습니다. 이 표는 태흥의 알루미늄 제품 공급·성능 보증을 의미하지 않는 일반 비교 안내입니다.
태흥그레이팅 공식 기술영상으로 함께 보기
태흥그레이팅 공식 제품 페이지가 안내하는 기술영상입니다. 도면과 계산 조건을 이해하는 해설로 활용하세요.
관련 근거와 설명자료
- 태흥 스틸그레이팅 — 제품 정의·규격·선택 기준주부재 형상·간격·하중·받침 간격과 도금 상태의 확인
- 태흥 스틸그레이팅 I-BAR 하중구조계산I-BAR 제품의 계산자료
- 태흥 스틸그레이팅 F-BAR 하중구조계산F-BAR 제품의 계산자료
- ANSI/NAAMM MBG 531-24 공식 자료 안내금속 바 그레이팅의 기술자료·하중표·설치 상세 안내
- 태흥그레이팅 캠페인2 1편 기술 설명제조사가 제공한 설명의 주제별 재구성. 개별 제품의 시험·인증서를 뜻하지 않음.
- 태흥그레이팅 캠페인2 4편 기술 설명제조사가 제공한 설명의 주제별 재구성. 개별 제품의 시험·인증서를 뜻하지 않음.
- 태흥그레이팅 캠페인2 5편 기술 설명제조사가 제공한 설명의 주제별 재구성. 개별 제품의 시험·인증서를 뜻하지 않음.
- 태흥그레이팅 캠페인2 6편 기술 설명제조사가 제공한 설명의 주제별 재구성. 개별 제품의 시험·인증서를 뜻하지 않음.
제조사 기술 설명과 일반 참고자료를 구분해 보세요. 실제 제품 선정에는 해당 사양의 도면과 현장조건을 적용합니다.
