정품 스틸그레이팅, 이 기준부터 확인하세요
5×3 아이바는 34개, 7×4 아이바는 29개. 태흥그레이팅의 대표 규격에서 아이바가 반복 배치되는 1m 방향을 기준으로 셉니다.
| 아이바 소재 | 1m 배열 개수 | 마감평철 |
|---|---|---|
| 5×3 아이바 | 34개 | 4.5T 평철 |
| 7×4 아이바 | 29개 | 6T 평철 |
크로스바는 100mm 간격
크로스바 중심에서 다음 크로스바 중심까지 100mm로 배치하고, 아이바와 견고하게 결합합니다.
양끝은 규격 마감평철 사용
5×3 아이바에는 4.5T, 7×4 아이바에는 6T 마감평철을 사용합니다. 마감평철을 아이바로 임의 대체하지 않습니다.
아이바 치수·중량도 정규격
아이바의 높이, 상하부와 웹의 치수, 규격별 소재 단위중량까지 확인합니다. 겉높이만 맞추고 단면이나 소재 중량을 줄인 것은 같은 규격이 아닙니다.
위 수치는 태흥 캠페인에서 설명하는 대표 아이바 사양입니다. 5×3·7×4는 플랜지 폭×웹 두께(mm)를 줄인 표기이며, 높이는 제품 규격에 따릅니다. 다른 길이·특수 주문품은 해당 제작도면의 개수·간격·마감과 소재 규격을 적용합니다.
아이바·평철·크로스바를 먼저 구분하세요
아이바와 평철의 단면
| 부재 | 하는 일 | 검수할 부분 |
|---|---|---|
| 주부재 — I-BAR 또는 F-BAR | 지지 방향으로 배치되어 하중을 받는 부재 | 높이·단면·두께·개수·피치와 지지 방향 |
| 크로스바 | 주부재를 서로 연결하고 배치와 일체성을 유지하는 부재 | 굵기·간격·접합 상태, 누락이나 이탈 |
| 마감평철 | 주부재 끝을 연결하는 외곽 부재 | 도면상의 높이·두께, 끝단 접촉과 용접 상태 |
평철이 주부재로 쓰이는 것과, 끝을 연결하는 마감평철로 쓰이는 것은 서로 다른 역할입니다. 이 구분을 놓치면 정상적인 F-BAR 제품을 잘못 판단하거나 마감 부재의 변경을 지나칠 수 있습니다.
아이바는 높이뿐 아니라 플랜지와 웹을 봅니다
같은 높이여도 상하부와 중앙부의 두께를 봅니다
아이바는 위아래의 두꺼운 부분인 플랜지와 가운데 웹으로 이루어집니다. 겉에서 잘 보이는 윗면 폭만 확인하면 가운데 웹이나 플랜지 두께의 차이를 놓칠 수 있습니다. 단면 치수는 함께 확인해야 합니다.
| 표시·측정 항목 | 어떻게 읽나요? |
|---|---|
| 예: 50×5×3 | 태흥 캠페인의 표기에서는 높이 50 mm, 플랜지 폭 5 mm, 웹 두께 3 mm를 뜻합니다. |
| 예: 50×7×4 | 높이는 같아도 플랜지 폭과 웹 두께가 다릅니다. 50×5×3과 같은 단면으로 취급하지 않습니다. |
| 플랜지 두께 | 플랜지의 가로 폭과 다른 치수입니다. 세 숫자만 보고 판단하지 말고 단면 상세를 확인합니다. |
| 허용 편차·측정 위치 | 발주에 적용한 규격과 도면에서 확인합니다. 도금층·돌기·측정 위치를 구분해 기록합니다. |
같은 도면을 적용했는데 실측 단면이 작거나, 웹·플랜지 형상이 다르면 공급자에게 소재 규격과 검사자료를 요청합니다. 이 자료에서는 특정 아이바 치수 편차를 모든 제품에 적용되는 공통 KS 합격선으로 제시하지 않습니다.
6T·9T 평철로 만든 스틸그레이팅도 정상 제품인가요?
그렇습니다. F-BAR를 주부재로 사용하는 스틸그레이팅도 정상적인 제작 방식입니다. 태흥그레이팅의 제작 설명에서는 아이바 소재가 공급되는 규격은 단면 효율이 좋은 아이바를 사용하고, 6T·9T처럼 해당 아이바 소재가 없는 사양은 평철로 제작합니다.
아이바는 위아래에 소재를 배치한 단면으로, 적절한 비교 조건에서 휨에 대한 재료 사용 효율이 좋습니다. 하지만 “아이바가 언제나 더 큰 하중을 견딘다”는 뜻은 아닙니다. 높이·단면·재질·부재 간격·스팬이 다른 제품은 실제 계산으로 비교해야 합니다.
주부재 개수·피치와 크로스바도 세어 보세요
외형 길이와 폭이 같아도 주부재 개수가 줄면 하중을 받는 부재의 배치가 달라집니다. 그만큼 벌어진 간격은 개구와 보행 조건에도 영향을 줍니다. 위에서 촬영한 사진과 도면을 나란히 놓고 반복되는 부재를 직접 세어 보세요.
태흥 캠페인 4·5편에서 설명하는 대표 규격의 기준입니다. 아래 개수는 1 m 배열을 기준으로 한 사례이며, 다른 길이와 특수 주문품은 해당 제작도면으로 확인합니다.
| 대표 주부재 | 피치 | 1 m 배열의 개수 | 마감평철 |
|---|---|---|---|
| 50×5×3 아이바 | 30 mm | 34개 | 4.5T |
| 50×7×4 아이바 | 35.3 mm | 29개 | 6T |
| 6T 평철 주부재 | 35.3 mm | 29개 | 해당 도면에 지정된 평철 |
| 9T 평철 주부재 | 40 mm | 26개 | 해당 도면에 지정된 평철 |
크로스바는 캠페인의 대표 규격에서 50×5×3 아이바에 6 mm, 50×7×4 아이바에 8 mm를 사용하고, 일반 배치 간격은 100 mm로 설명합니다. 특수 사양은 별도 지정 도면을 적용합니다.
- 피치는 주부재 중심에서 다음 주부재 중심까지의 거리입니다. 빈틈의 폭과 혼동하지 않습니다.
- 가장자리 부재를 개수에 포함하는지 도면 기준을 확인하고, 양끝에서 중심까지의 거리도 대조합니다.
- 크로스바의 굵기·줄 수·간격과 접합부를 봅니다. 도금으로 덮인 표면만으로 용접 품질 전체를 판정할 수는 없습니다.
- 부재 누락, 틀어짐, 접합부 이탈, 균열이나 날카로운 돌출이 보이면 설치 전에 사진과 위치를 기록해 확인을 요청합니다.

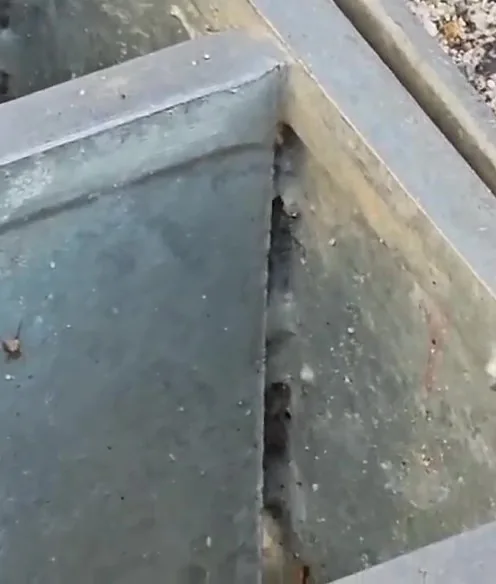

마감평철은 장식이 아닌 연결 부재입니다
태흥그레이팅이 설명하는 표준 구성은 주부재 끝을 규격에 맞는 평철로 마감하는 방식입니다. 마감 부재는 끝단의 연결과 간격 유지에 관여하므로, 주부재 높이만 맞췄다고 검수가 끝나는 것은 아닙니다.
마감평철 대신 아이바가 사용되었다면 단면 가운데의 접촉 형상과 용접 상세가 달라집니다. 평철 마감으로 발주한 제품에서는 임의 변경 여부를 반드시 확인하세요. 보이는 용접 자국의 길이만으로 판단하기보다 도면의 접합 방식과 실제 연결 상태를 대조합니다.
| 확인 위치 | 확인할 내용 |
|---|---|
| 마감 부재 단면 | 승인한 평철의 높이·두께·형상과 같은가 |
| 주부재 끝단 | 연결이 빠진 곳, 들뜸·이탈·균열은 없는가 |
| 크로스바 교차부 | 주부재가 서로 연결되고 배열이 유지되는가 |
| 제품 전체 | 대각선·평탄도·틀어짐과 프레임 접촉 상태가 적절한가 |
납품 전에 요청할 자료와 확인 순서
| 요청 자료 | 확인 목적 |
|---|---|
| 제품 도면·사양서 | 품번, 실제 치수, 단면, 개수·피치, 마감·접합과 도금 사양 확인 |
| 소재 규격·관련 증빙 | 지정 재질과 공급 소재가 일치하는지 확인 |
| 해당 사양의 하중 검토자료 | 차량·하중 위치·스팬·지지조건이 실제 현장과 맞는지 확인 |
| 납품명세·검사 기록 | 제조사, 수량, 제품 식별, 실측 치수·중량과 사진 연결 |
한 장 중량은 같은 외형·구성·도금 조건으로 비교합니다. 중량 차이가 크면 누락 부재나 단면 차이를 찾는 단서가 되지만, 중량 하나로 적합 여부나 허용 차량 중량을 판정하지 않습니다.
현장사진으로 설치 모습을 확인하세요
스틸그레이팅이 현장에서 어떻게 배치되는지 시공사진으로 확인할 수 있습니다. 현장명과 설치 특징을 제품별로 모았습니다.
정품 스틸그레이팅 선택에서 자주 묻는 질문
여기서 정품은 어떤 뜻인가요?
태흥그레이팅 캠페인에서 제시하는 소재·배치·마감의 제조 기준을 갖춘 제품을 뜻합니다. 별도의 공적 인증 이름은 아닙니다.
아이바 대신 평철이면 불량인가요?
아닙니다. 주부재를 F-BAR로 설계한 제품이 있습니다. 승인된 주부재 사양인지, 그 사양으로 하중을 검토했는지가 판단 기준입니다.
KS 소재를 쓰면 완성 제품도 KS 인증 제품인가요?
소재가 특정 KS 재질 규격을 따른다는 것과 완성 제품이 KS 인증을 받았다는 것은 다릅니다. 인증을 제시할 때는 대상 품목·규격·인증서의 적용 범위를 확인하세요.
같은 높이인데 더 싸면 유리한가요?
주부재 단면·개수, 마감·도금, 프레임 포함 여부까지 같아야 비교가 됩니다. 가격은 비교 결과이며, 가격이나 원산지만으로 규격 적합 여부를 판단하지 않습니다.
정품을 사면 어느 현장에나 사용할 수 있나요?
아닙니다. 제품이 주문 사양에 맞는 것과 해당 현장에 적합한 것은 별도 확인 사항입니다. 실제 차량조건과 스팬, 걸침·받침 조건까지 맞아야 합니다.
관련 근거와 설명자료
- 태흥그레이팅 캠페인2 4편구조와 선정 원리를 설명하는 제조사 자료
- 태흥그레이팅 캠페인2 5편구조와 선정 원리를 설명하는 제조사 자료
- 태흥그레이팅 캠페인2 6편구조와 선정 원리를 설명하는 제조사 자료
제조사 기술 설명과 일반 참고자료를 구분해 보세요. 실제 제품 선정에는 해당 사양의 도면과 현장조건을 적용합니다.
