날개형 U타입 그레이팅, 일반형과 하중 전달이 다른 이유

날개형 그레이팅은 어떤 구조인가요?

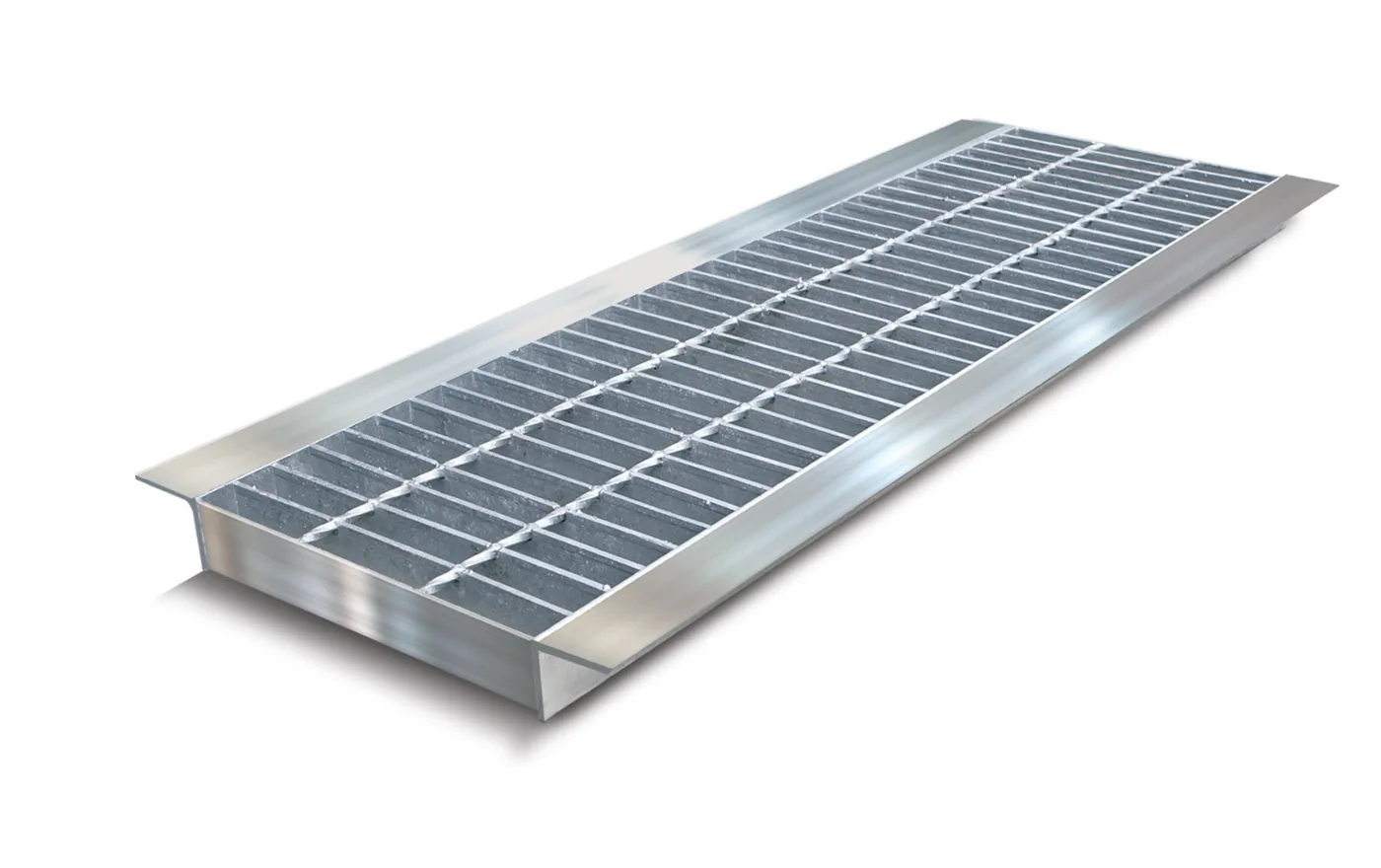

일반형은 주부재 양 끝을 받침 위에 지지하는 구성을 확인합니다. 날개형은 양쪽의 ㄱ형 부재가 바깥으로 뻗어 수로관 위에 걸치고, 본체가 그 사이에 들어가는 형태입니다. 앵글이 없는 기성 수로관에 적용을 검토할 수 있지만, 수로관 상부가 고르고 필요한 지지 폭이 확보되어야 합니다.

본체가 튼튼해도 날개를 따로 봐야 하는 이유

본체의 단면을 크게 했더라도 접합부나 날개, 콘크리트 가장자리의 조건이 그대로라면 전체 성능이 같은 비율로 증가한다고 볼 수 없습니다. 날개 폭 전체와 실제로 걸쳐진 폭도 구분해야 합니다.

어떤 현장조건부터 확인하나요?

태흥그레이팅은 날개형을 보행·경하중 현장 중심으로 검토하도록 안내합니다. 제한적인 차량 적용을 검토하는 경우에도 실제 규격과 스팬, 날개·접합 및 수로관 지지조건의 확인이 필요합니다.

압연 앵글과 절곡 부재는 같은가요?

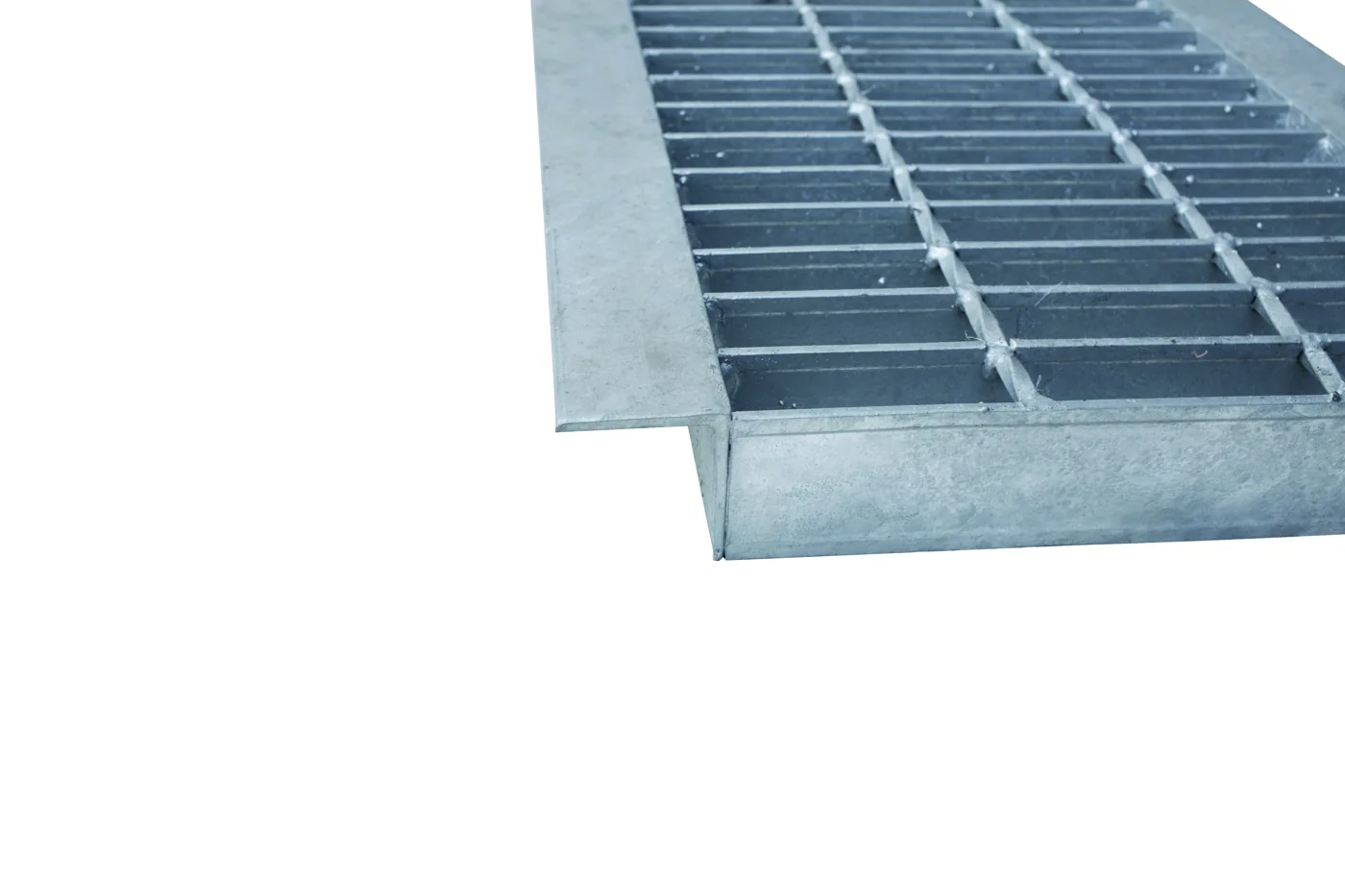

겉모양이 ㄱ자라도 재질, 두께, 모서리 반경과 단면 형상이 다를 수 있습니다. 형강 규격이나 절곡 제작 도면을 확인하고, 부재 이름만으로 같은 단면 성능이라고 보지 않습니다. 용접 길이·위치와 제작 상세도 하중 전달 경로의 일부입니다.

설치 전에 남길 치수와 사진

• 수로관 내측 폭, 상단 접촉부 폭과 손상 상태
• 덮개 외형·높이와 양측 날개 치수
• 양쪽 각각의 실제 걸침과 수평 상태
• 차량 통행 여부, 진행방향과 반복 빈도
• 고정·인양·청소 방법 및 절단·용접 보수 여부
