정품 중하중그레이팅의 필수 조건 5가지
ㄷ형강만 넣은 제품으로는 부족합니다. 보강·트러스·구조계산까지 갖춰야 합니다. 태흥그레이팅의 중하중콤보 정품 기준은 다음 다섯 가지입니다.
정규격 압연 ㄷ형강과 마감평철
주 구조재에 지정 규격의 압연 ㄷ형강을 사용하고, 외곽은 규격 평철로 마감합니다.
ㄷ형강 내부·하단 보강
ㄷ형강 안쪽과 아래쪽을 보강해 벌어짐·비틀림에 대응하는 구조를 갖춥니다.

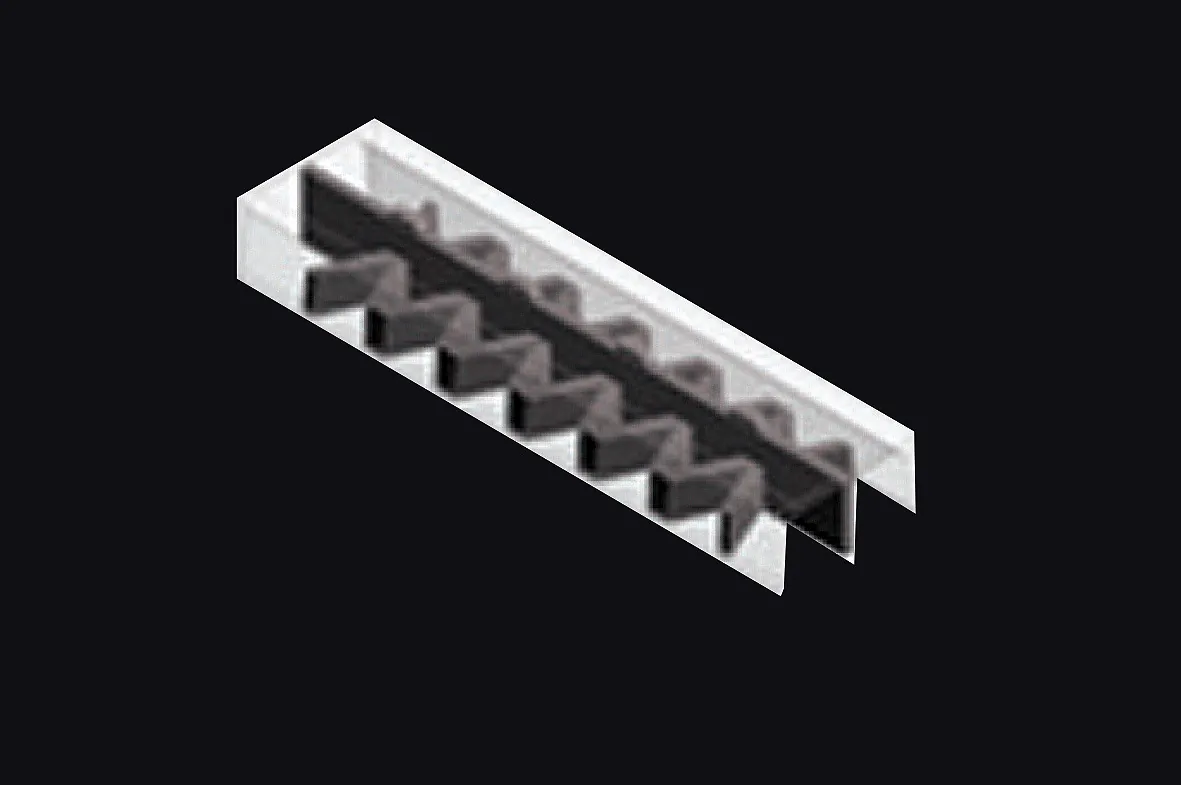

삼각형 트러스로 연결
주부재와 트러스가 연결되어 하중을 여러 부재로 전달하는 입체 구조를 갖춥니다.
바퀴 접촉을 고려한 배치
차량 바퀴 폭과 하중이 걸리는 위치를 고려해 ㄷ형강과 주부재를 배치합니다.
규격별 구조계산으로 성능 확인
구조기술사의 계산서에서 해당 제품의 부재·규격·하중·스팬과 판정 결과를 확인할 수 있어야 합니다.
이 중 하나라도 빠졌다면 태흥 중하중콤보와 같은 정품 구성·성능이라고 볼 수 없습니다. 특히 트러스와 하단 보강이 없는 제품에는 보강형 제품의 구조계산 결과를 적용해서는 안 됩니다.
아래 사진과 비교표는 이 다섯 조건을 실제로 구별하는 방법을 설명합니다.
사진으로 보는 5가지 유형의 차이
다음 사진은 11편에서 설명한 비교 유형입니다. 먼저 상면의 전체 형상을 보고, 이어서 하부·단면 사진과 도면을 확인하세요. 사진은 구조 차이를 이해하기 위한 자료이며 사진만으로 치수나 허용하중을 확정할 수는 없습니다.
태흥 중하중콤보 — 보강·트러스 결합형
- 구조의 차이
- 압연 ㄷ형강, 내부·하단 보강, 삼각형 트러스가 연결되는 태흥그레이팅의 기준 구성입니다.
- 구매 전에 확인
- 상면뿐 아니라 하부·절단 상세를 받고, 이 부재와 연결이 실제 공급 규격의 계산서에도 반영되어 있는지 확인합니다.

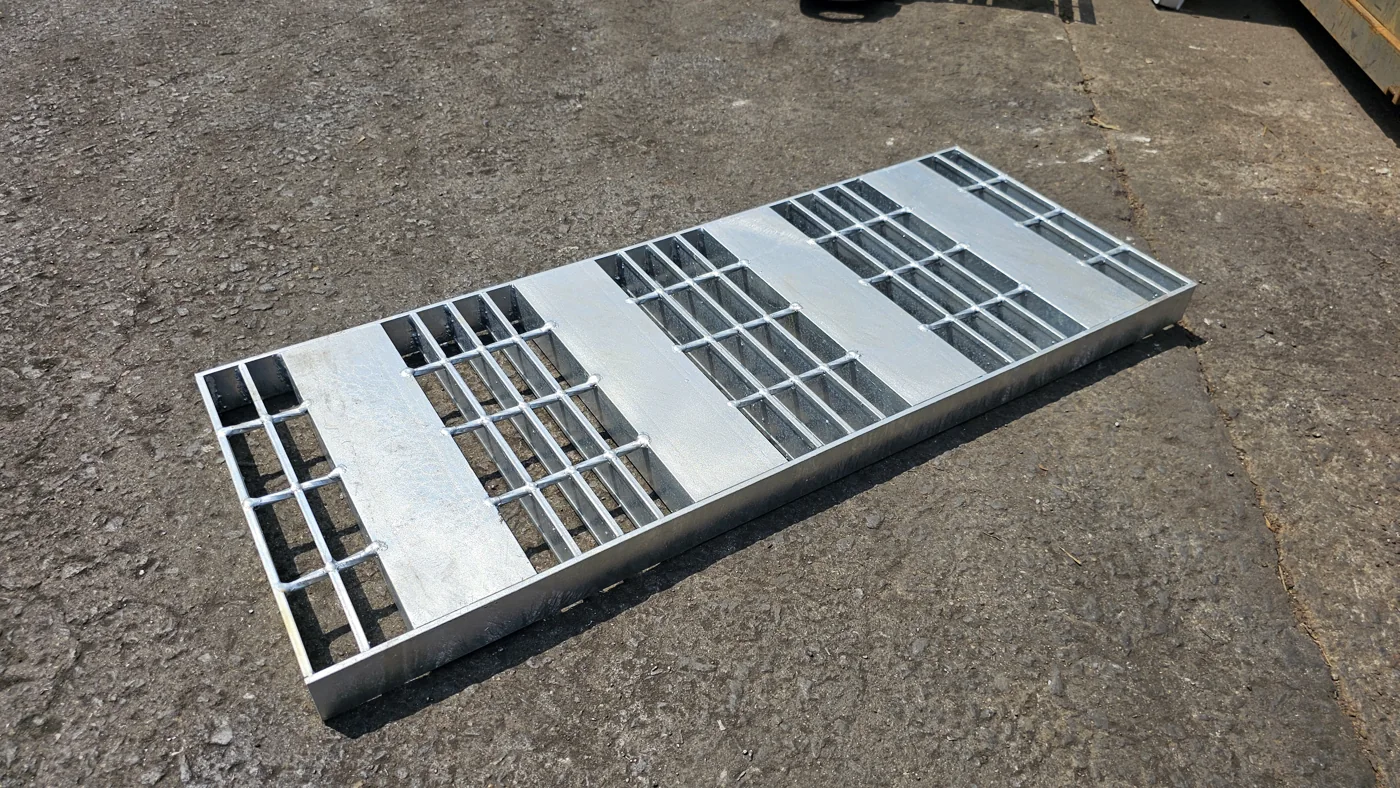

ㄷ형강 배치형 — 보급형 비교 시료
- 구조의 차이
- 압연 ㄷ형강을 사용하지만, 비교 시료에는 태흥 중하중콤보와 같은 트러스·하단 보강이 없습니다.
- 구매 전에 확인

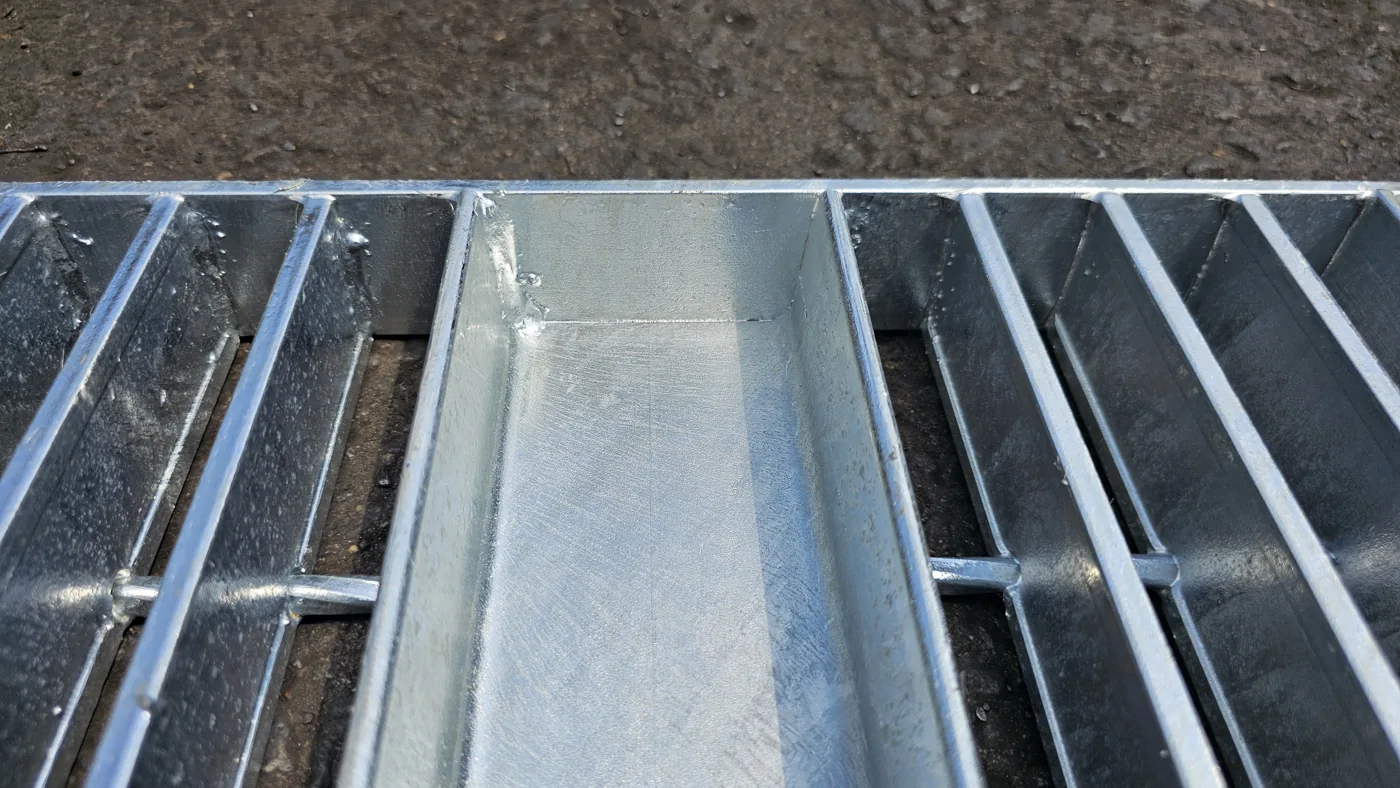

- 뒤집은 사진으로 보강 유무를 확인합니다. ㄷ형강을 사용했다는 이유만으로 보강형의 계산 결과나 허용하중을 적용하지 않습니다.

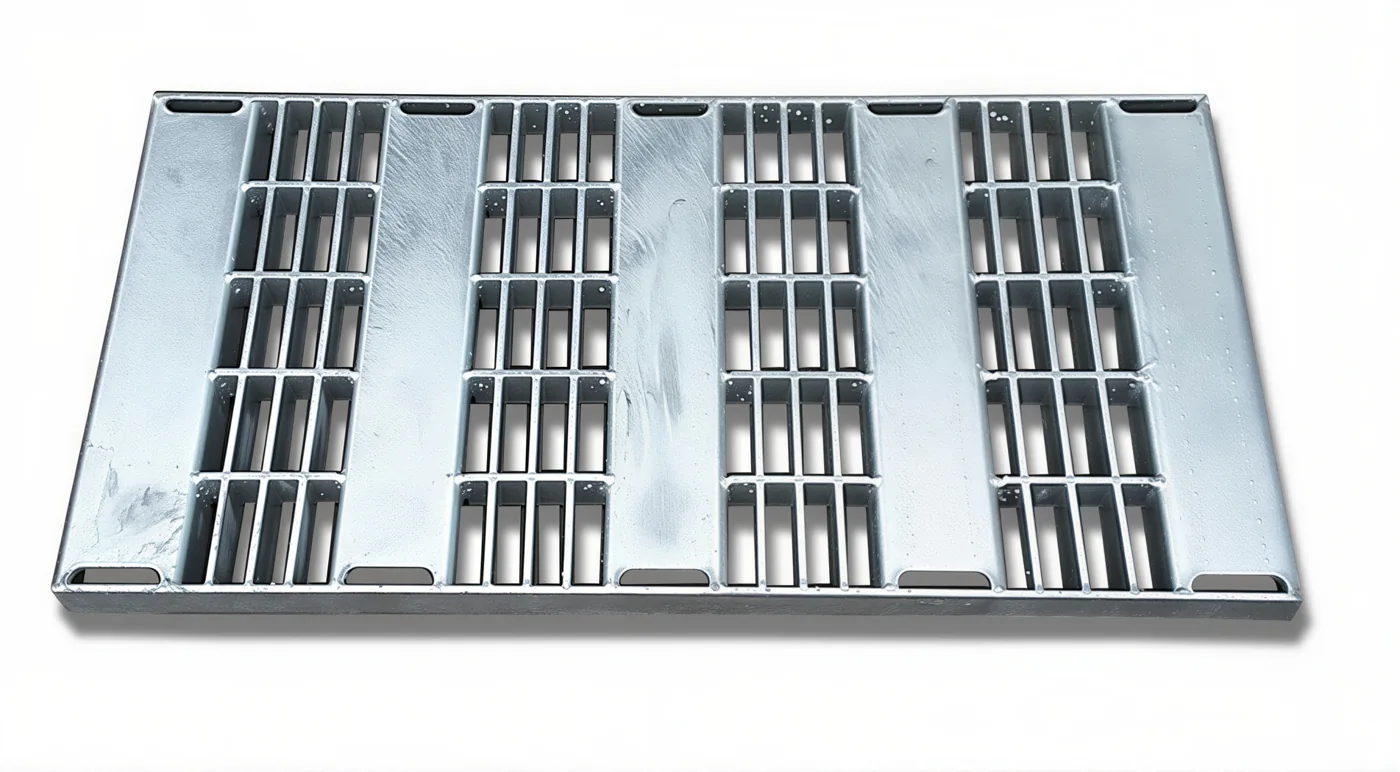

철판 절곡형 — ㄷ자 모양과 압연 형강 구분
- 구조의 차이
- 철판을 접어 ㄷ자 형상을 만든 방식입니다. 압연 ㄷ형강과 제조 방법·단면 상세가 다르므로 동일 부재로 취급할 수 없습니다.
- 구매 전에 확인
- 소재 두께, 절곡 반경, 단면성능과 연결 상세를 요청합니다. 압연 ㄷ형강을 지정한 발주에서는 같은 사양으로 대체 공급된 것인지 확인해야 합니다.

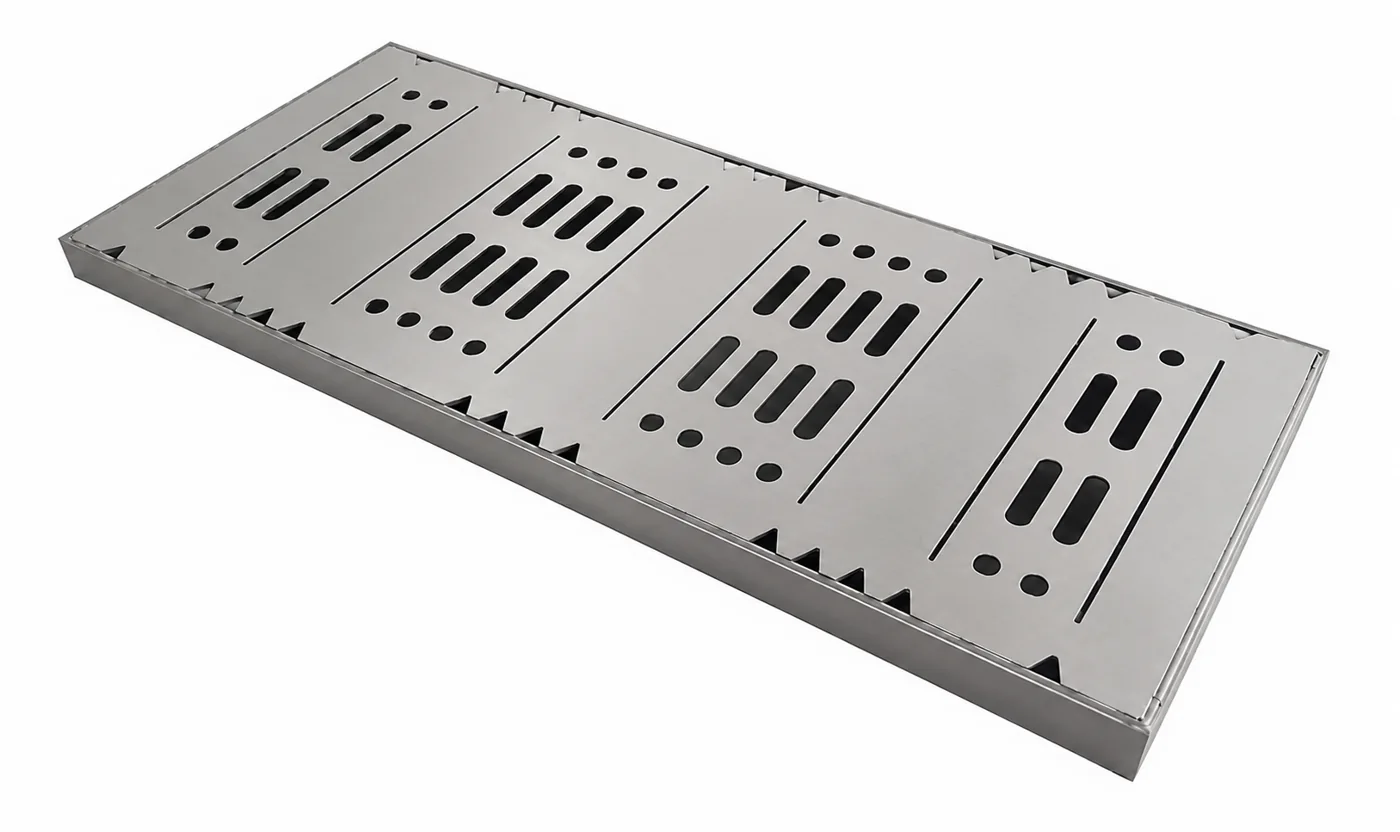

레이저 철판형 — 상판과 하부 보강 조합
- 구조의 차이
- 철판에 개구를 가공하고 하부 지지부재를 결합하는 구조입니다. ㄷ형강·트러스 결합형과 하중 전달 방식이 다릅니다.
- 구매 전에 확인
- 상판 두께·개구율·하부 보강과 용접 상세를 확인하고 그 구조 자체의 검토자료를 받습니다. 태흥 중하중콤보의 성능을 그대로 적용할 수 없습니다.

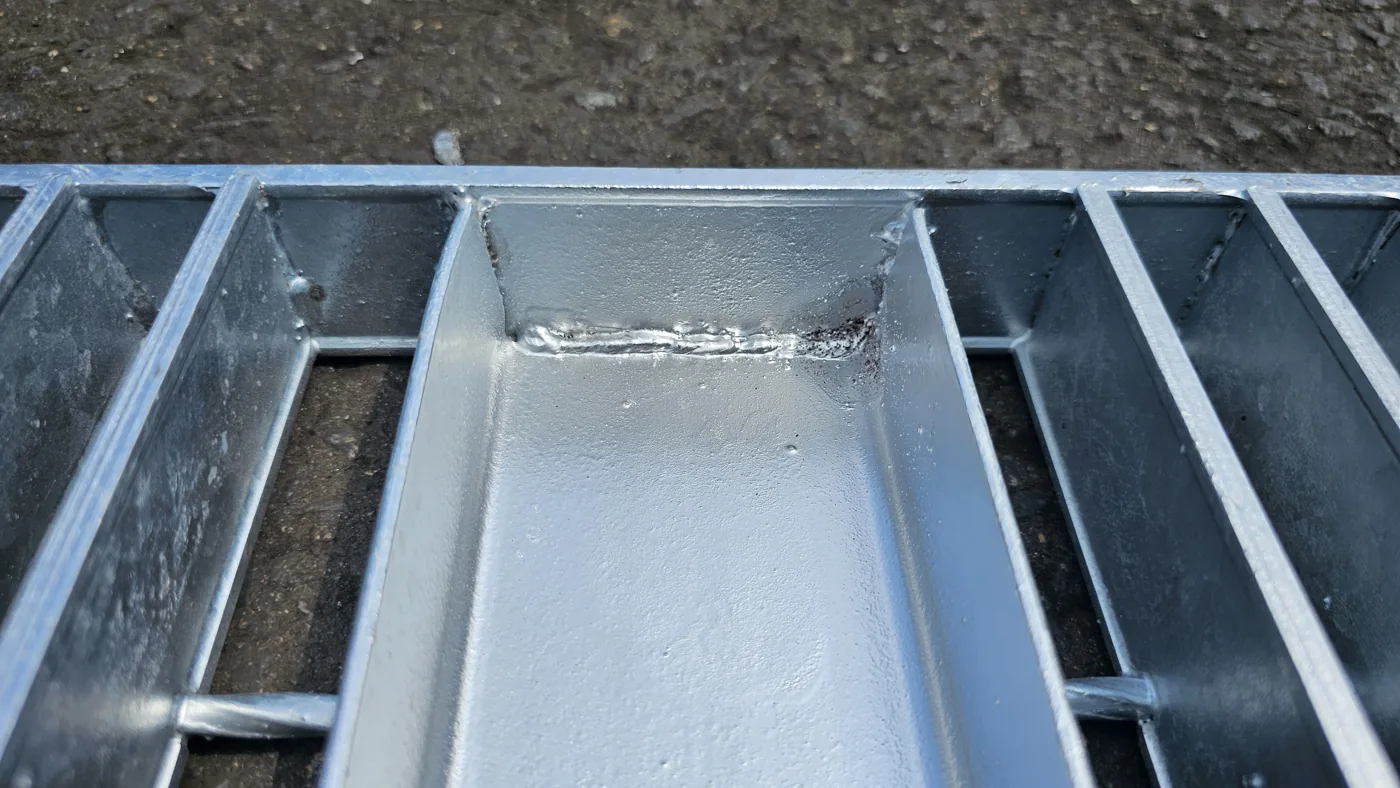

단면·보강 차이가 있는 비교 시료
- 구조의 차이
- 11편에서는 소재 단면, 내부 보강, 외곽 마감재가 기준 제품과 다른 수입 시료를 비교했습니다. 사진과 중량은 해당 시료에 관한 자료입니다.
- 구매 전에 확인
- 원산지보다 실제 치수·부재 구성·제조사 증빙을 봅니다. 외곽이 평철인지 아이바인지, 도면보다 단면·개수가 줄었는지 실측으로 확인합니다.
반드시 뒤집어 보고 확인할 4곳
| 위치 | 역할을 이해하는 방법 | 요청할 자료 |
|---|---|---|
| ㄷ형강 내부 | 안쪽 부재가 어떻게 배치되고 연결되는지 본다 | 단면·절단 상세도와 근접 사진 |
| ㄷ형강 하단 | 벌어짐·비틀림을 억제하도록 보강했는지 본다 | 하단 보강의 형상·두께·용접 상세 |
| 주부재 사이 | 트러스와 접합부가 부재를 서로 연결하는지 본다 | 트러스 배치와 연결 상세 |
| 외곽 마감 | 끝단을 어떤 단면과 접합으로 묶는지 본다 | 마감평철 규격과 끝단 연결 상세 |
보강의 효과는 “있다·없다”만으로 결정되지 않습니다. 부재의 단면과 연결 방식까지 해당 계산모델·제작도면과 일치해야 합니다. 바퀴가 한쪽에 걸리는 위치나 제동·회전 조건도 필요한 검토 범위에 포함하는지 확인합니다.
압연 ㄷ형강과 절곡 철판은 왜 구분하나요?
같은 ㄷ자 모양이라도 압연 형강과 절곡 부재는 단면의 두께 분포와 모서리 형상, 제작 방식이 다릅니다. 도금한 윗면 사진만으로는 이 차이를 확인하기 어렵습니다. 소재 규격과 단면도를 받아 실제 부재와 비교하는 것이 정확합니다.
압연 ㄷ형강으로 설계한 제품에 다른 단면을 적용했다면 기존 구조계산을 그대로 사용할 수 없습니다. 대체 부재의 단면성능·재질·연결을 반영한 검토가 필요합니다. 반대로 절곡 부재라는 이유만으로 모든 용도에서 부적합하다고 단정해서도 안 됩니다.
약 40kg·30kg·19kg, 중량 비교는 어떻게 읽나요?
11편은 높이×폭×길이가 50×400×1000 mm인 비교 사례를 제시합니다. 같은 외형이라도 내부 부재와 소재 단면이 다르면 한 장 중량에 차이가 생길 수 있다는 설명입니다.

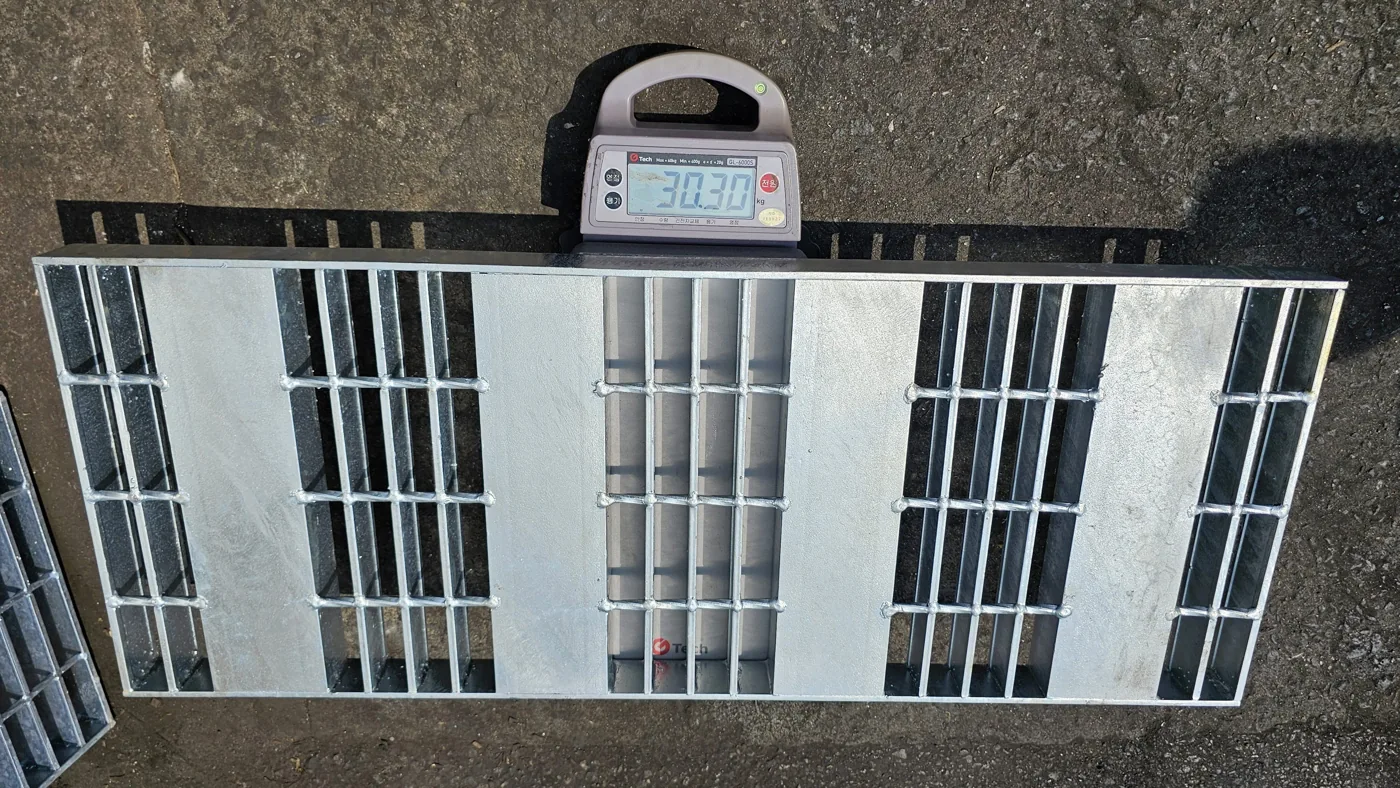

| 비교 대상 | 한 장 중량의 사례 | 자료의 범위 |
|---|---|---|
| 태흥 중하중콤보 기준 구성 | 약 40 kg | 11편에서 제시한 제조사 설명값 |
| 보급형 비교 시료 | 약 30 kg | 제공된 저울 사진 표시는 30.30 kg |

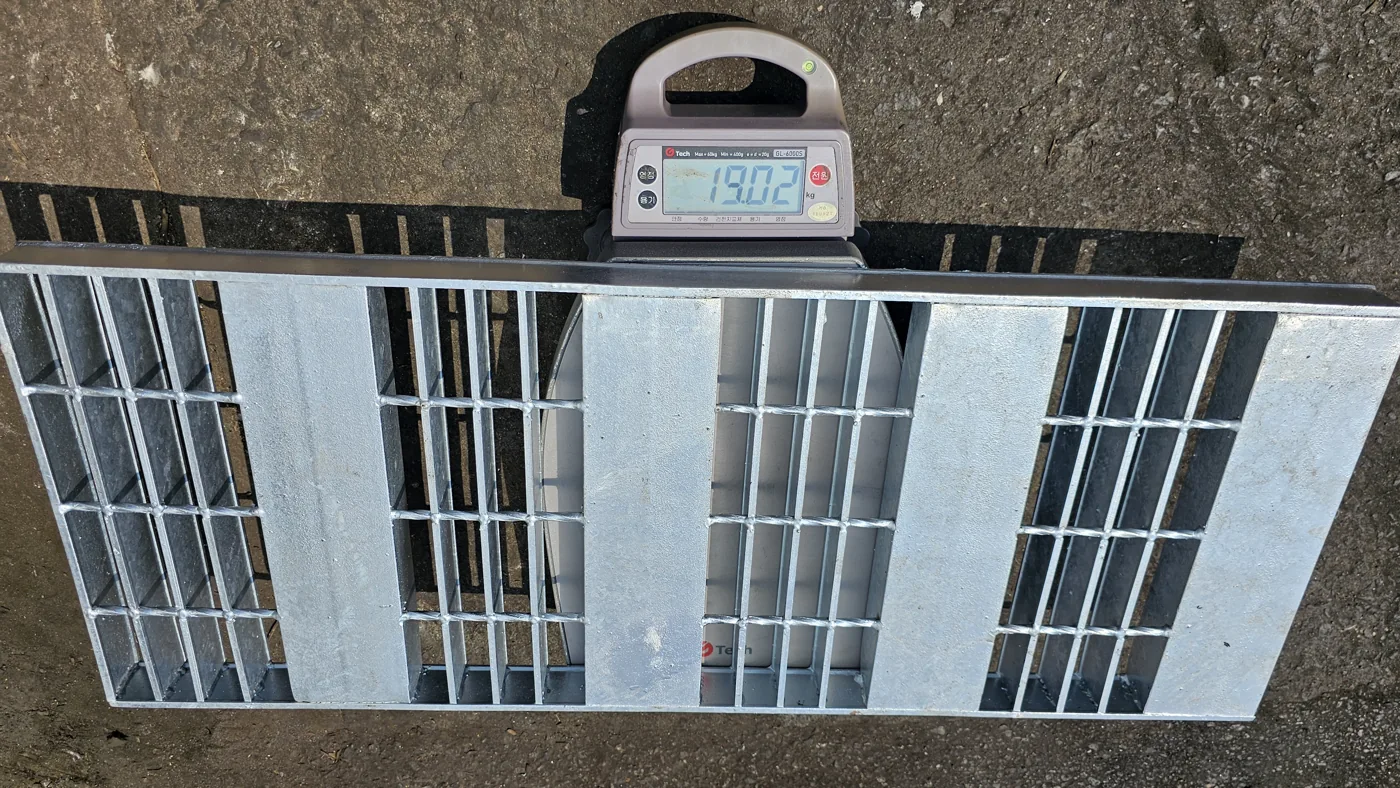

| 수입 비교 시료 | 약 19 kg | 제공된 저울 사진 표시는 19.02 kg |
이 수치는 해당 비교 사례를 설명하며 모든 동명 제품의 중량표나 합격 기준은 아닙니다. 납품 검수에서는 도금·부속품·프레임 포함 범위를 맞추고 승인 사양과 대조합니다. 중량 차이가 있으면 어떤 단면이나 보강이 달라졌는지를 찾아야 합니다.
구조계산서·하중시험·시뮬레이션을 읽는 기준
“구조검토 완료”, “시험 통과”라는 문구보다 먼저 문서의 적용 제품을 확인하세요. 계산서에 있는 보강이 실제 제품에 없거나, 시험 스팬이 현장과 다르면 같은 결과를 그대로 적용할 수 없습니다.
| 자료 | 반드시 대조할 내용 |
|---|---|
| 구조계산서 | 작성·검토 주체, 규격·부재·도면, 재질, 하중 크기·접촉면·위치, 충격·제동 등 고려 범위, 스팬·지지조건, 응력·처짐과 판정 기준 |
| 하중시험 성적서 | 시료 규격, 시험 방법, 가압판과 지지 간격, 하중 단계, 처짐·잔류변형, 시험의 합격 기준 |
| 구조해석 그림 | 응력·변위 중 표시한 항목, 단위와 범례, 하중·지지조건, 최대값, 변형 확대 배율 |
예를 들어 “처짐 5 mm에서 측정한 하중”은 그 시험 조건에서의 측정값입니다. 이를 곧바로 반복 통행 가능한 차량 중량이나 허용하중으로 바꿀 수 없습니다. 또한 5 mm라는 변위만으로 파손 여부를 단정할 수도 없습니다. 시험 규정과 잔류변형, 계산상의 사용 기준을 함께 읽어야 합니다.
시뮬레이션의 빨강·파랑은 해당 그림의 범례에 따른 값의 차이입니다. 빨강이 언제나 파손, 파랑이 언제나 안전이라는 뜻은 아닙니다. 같은 항목·단위·범례와 조건으로 비교하고 수치를 판정 기준에 대조합니다.
구매·납품 현장에서 확인하는 5단계
지정 소재·치수와 실제 단면이 같은지 도면으로 대조합니다.
외곽 평철, 주부재 두께·개수와 피치가 승인 사양에 맞는지 봅니다.
상면만 보지 말고 뒤집은 사진과 상세도를 요청합니다.
부재 간 연결과 접합 상세를 확인하고 누락·이탈을 점검합니다.
실제 제품·차량조건·스팬이 계산서와 시험자료의 적용 범위에 드는지 봅니다.
받침 프레임·앵커·콘크리트 자체의 구조검토는 현장 설계 담당자의 범위입니다. 태흥그레이팅의 제품 검토나 걸침 권장 길이가 받침 구조 전체의 안전 확인을 대신하지는 않습니다.
현장사진으로 설치 모습을 확인하세요
중하중그레이팅이 현장에서 어떻게 배치되는지 시공사진으로 확인할 수 있습니다. 현장명과 설치 특징을 제품별로 모았습니다.
정품 중하중그레이팅 선택에서 자주 묻는 질문
이 기준은 어떤 제품에 적용하나요?
태흥그레이팅이 설명하는 압연 ㄷ형강·보강·트러스 결합형의 제조·검증 기준입니다. 정품은 별도의 공적 인증 이름이 아닙니다. 다른 구조의 제품은 그 제품 자체의 구조계산과 적용 조건으로 판단합니다.
ㄷ형강만 있으면 같은 중하중그레이팅인가요?
같은 사양으로 볼 수 없습니다. 태흥 중하중콤보의 기준은 ㄷ형강뿐 아니라 내부·하단 보강과 트러스, 연결·배치와 규격별 구조검토를 함께 확인하는 것입니다.
무겁고 비싼 제품이면 정품인가요?
중량과 가격만으로 판정하지 않습니다. 같은 외형에서도 구조와 소재가 달라질 수 있습니다. 승인 사양에 맞는지 확인하고 해당 현장조건에 적용 가능한 검토자료를 받아야 합니다.
다른 구조의 제품은 사용하면 안 되나요?
구조가 다르면 검토도 달라야 합니다. 다른 제품의 계산서나 태흥 제품의 설명을 대신 적용하지 말고, 그 제품 자체의 사양과 적용 조건으로 판단하세요.
태흥 제품인지 어떻게 확인하나요?
공급 제품의 제조사·품번·도면과 거래명세를 대조하고, 확인이 필요하면 전체·하부·단면 사진과 현장조건을 태흥그레이팅에 전달해 상담하세요.
