울트라중하중그레이팅의 구조와 높이 선정

이 자료의 목차

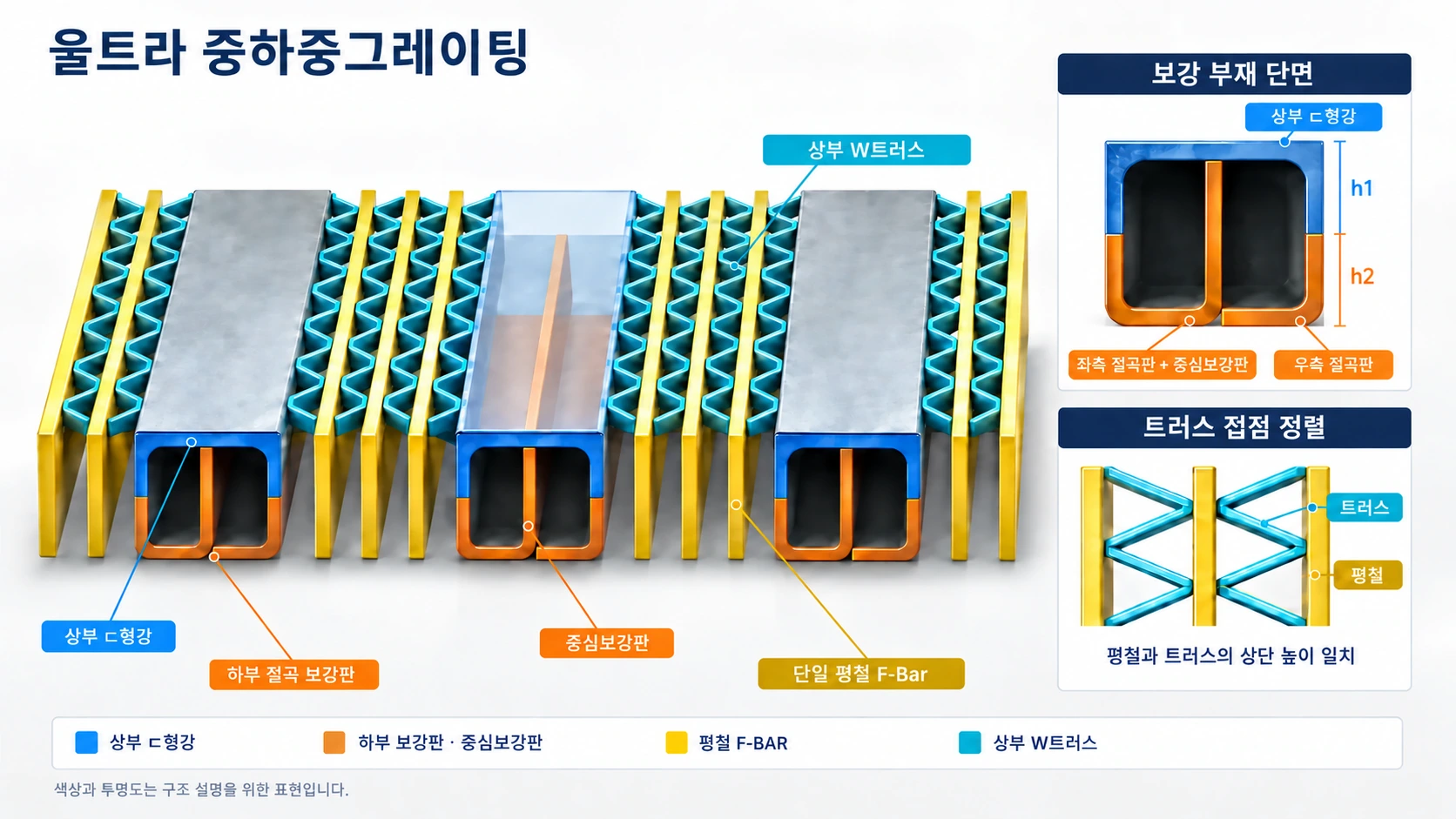

상부와 하부 보강의 역할은 어떻게 다른가요?

상부 하중을 받는 보강부재입니다. 형상과 실제 단면, 재료와 접합 상세를 확인합니다.

하부 형상을 구성하고 보강에 참여합니다. 제품 높이에 따라 형상과 단면이 달라집니다.

내부 지지와 부재 사이 연결을 함께 살펴봅니다. 용접과 연결 상세가 하중 전달에 중요합니다.

상부와 하부가 서로 다른 형상의 부재인 이유는 역할과 제작 조건이 다르기 때문입니다. 하부도 전달된 하중을 받으므로, 직접 바퀴가 닿지 않는다는 이유로 구조 검토에서 제외하지 않습니다.

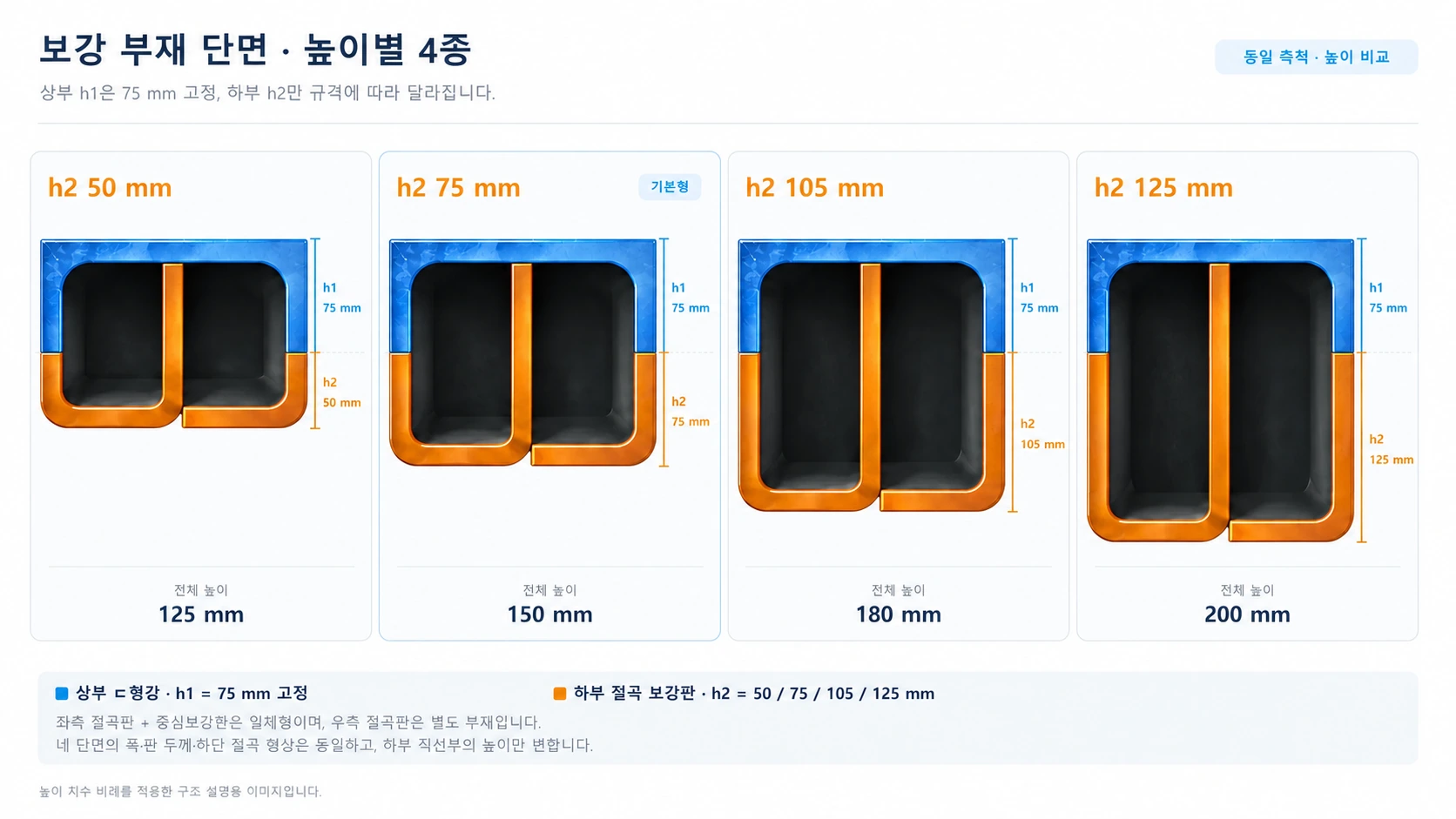

최신 제품 설명은 상부 75 mm에 하부 50·75·105·125 mm를 결합한 총높이 125·150·180·200 mm의 예시를 다룹니다. 이 표시는 구조 설명이며 실제 공급 치수와 부재 두께·연결은 승인 도면과 현장 계산으로 확정합니다.

단면계수와 단면2차모멘트는 다른 값입니다. 특정 단면의 증가 배수를 차량 허용중량의 증가 배수로 해석하지 않습니다.

현장 이름만으로 높이를 확정하지 않습니다. 같은 항만이라도 장비 제원, 적재 상태, 회전·제동 위치, 지지 스팬과 반복 통행 조건이 다릅니다. 집수정도 덮개의 분할과 중간 지지 구성에 따라 계산 모델이 달라집니다.

걸침 길이는 그레이팅의 양쪽 끝이 각각 받침 위에 놓이는 수평 길이입니다. 제품 높이와 받침 폭을 혼동하지 않고, 현장에서 실제로 접촉하는 길이를 확인합니다.

받침의 폭·두께·앵커·콘크리트, 지압과 가장자리 조건은 현장 설계 담당자가 검토합니다. 표와 맞더라도 들뜸이나 접촉 불량이 있으면 기대한 면적으로 힘이 전달되지 않을 수 있습니다.

걸침을 넓혀도 접촉면에 빈 곳이 있거나 프레임이 변형되면 기대한 면적에 하중이 고르게 전달되지 않을 수 있습니다. 걸침 길이, 프레임 형상, 고정과 콘크리트 상태를 함께 보아야 합니다.

태흥그레이팅은 그레이팅 제품의 구조·규격 검토와 필요한 지지조건을 안내합니다. 받침 프레임·앵커·콘크리트 자체의 구조검토는 제공 범위에 포함하지 않으며, 현장 설계·구조 담당자가 수행해야 합니다.

태흥그레이팅은 상부 돌기와 완충 패드 등 부가기능도 설명합니다. 실제 공급 제품에 어떤 기능이 포함되는지는 제품별 도면과 사양으로 확인합니다. 구조 성능, 미끄럼 저감, 소음 저감은 각각의 적용 조건과 관리 항목으로 봅니다.
